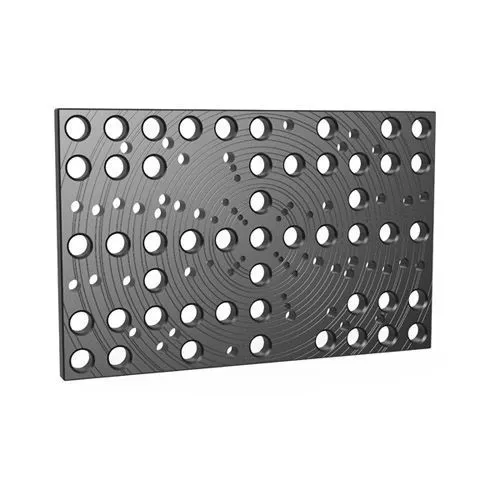

Крепежная плита для фланцев 550 крепится к деталям Siegmund (напр. к угольникам) при помощи зажимных болтов. Фланцы могут быть размещены на плите при помощи фиксирующих болтов. Большие возможности открываются благодаря 28 мм отверстиям, которые позволяют закреплять различные элементы.
Дополнительная номинальная ширина по запросу.
Комплект включает:
2x фиксирующих болта Ø 13,8
2x фиксирующих болта Ø 17,8
2x фиксирующих болта Ø 21,8
2x фиксирующих болта Ø 25,8
2x фиксирующих болта Ø 29,8
2x фиксирующих болта Ø 32,8
Для использования зажимных плит в 16 системе требуются такие соединительные элементы, как соединительный болт (Арт. 000562), комбинированный болт (Арт. 000520) или переходная втулка (Арт. 000546).
Для использования зажимных плит в 22 системе требуются такие соединительные элементы, как соединительный болт (Арт. 028022), комбинированный болт (Арт. 002822) или переходная втулка (Арт. 000544).
Крепежная плита для фланцев 550 с зажимн. уст-ми азотированная
Art. 280220.P
по запросу
Ask a Question
More
Need advice?
We will answer any question you are interested in!
Ask a Question
Description
Characteristics
Length, mm | 550 |
