Сборочно-сварочные столы Siegmund являются универсальным решением для выполнения разнообразных производственных задач. Чтобы построить систему для конкретного производства, инженеры Siegmund не только разработали множество инструментов оснастки, но и предлагают различные варианты опор и подъемников для сварочных столов.
Выбрав тот или иной тип, вы сможете приспособить столешницу для условий производственной задачи или сделаете рабочее место сварщика/монтажника более удобным.
Все опоры и подъемники монтажных столов для сборки/сварочных столов изготовлены из высококачественной стали с прочным порошковым покрытием. При соблюдении допустимого уровня нагрузки они рассчитаны на длительные условия эксплуатации.

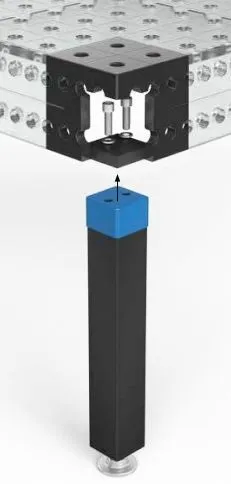

Стандартные крепления опор монтажно-сварочного стола выполняются на два винта с резьбой М16 и пружинными шайбами. Цилиндрические винты вкручиваются в установочную пластину.
Виды опор и подъемников для столов Siegmund
Система 16
Группы и значения грузоподъемности даны для обновленных моделей опор 16 серии из каталога 2015-2016 года. Чтобы отличить их от более от более ранних аналогов, в артикулы добавлена буква X.

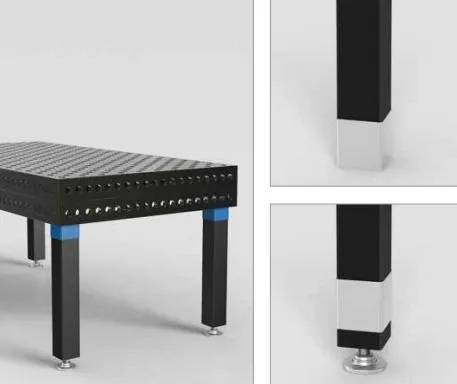

1. Стандартная опора выпускается высотой 850, 815 и 750 мм. Конструкция опоры состоит из ноги (профильная труба) и опорного пятака на резьбовом соединении. Благодаря ему можно выровнять стол в диапазоне от 0 до 40 мм даже на полу с дефектами и предотвратить шатание. Для фиксации пятки в заданном положении предусмотрена контргайка.
Выдерживает нагрузку до 1000 кг.
2. Опора с креплением к полу выпускается высотой 850, 815 и 750 мм. Отличается от стандартной опоры наличием специальной пластины с отверстиями. Резьбовое соединение дает возможность регулировать высоту опоры в диапазоне от 0 до 50 мм. Крепление к полу обеспечивает высокий уровень стабильности стола даже при вибрационных нагрузках. Пластину для крепления к полу можно заказать отдельно, если вы хотите превратить существующую стандартную опору в опору с креплением к полу.
Выдерживает нагрузку до 1000 кг.
Внимание! Для наилучшей сохранности резьбового соединения опорной пятки Siegmund предлагает специальные рукава для опор. Они не только защитят резьбу от грязи, но и не дадут проводам (шлангам) различных устройств повредиться на острых гранях резьбы.

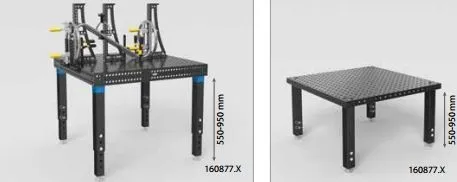

3. Опора, регулируемая по высоте дает возможность регулировки от 550 до 950 мм. Опоры обеспечивают мобильность в выполнении работы с изделиями различной высоты. Телескопическая опора с отверстиями закрепляет уровень высоты с помощью двух болтов, что придает большую надежность и стабильность. Фиксация регулировочных болтов специальными клипсами удобна и безопасна.
Шаг регулировки высоты – 40 мм.
Выдерживает нагрузку до 1000 кг.

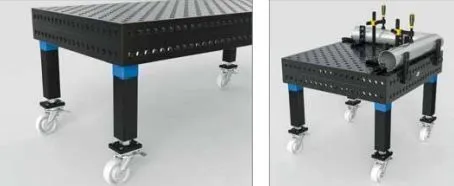

4. Опора с роликом и стопором выпускается высотой 750 и 815 мм. Сделает стол для сварки и монтажа мобильным при перемещении. На нем можно будет доставлять изделие к нужным производственным участкам или станкам в мастерской с минимумом усилий, а стопоры обеспечат фиксацию стола при выполнении стационарных работ. Снабжена усиленным стержнем. С помощью специальной пластины можно подстроить опору под рельеф пола в диапазоне от 0 до 40 мм.
Выдерживает нагрузку на один роликовый механизм в 200 кг.

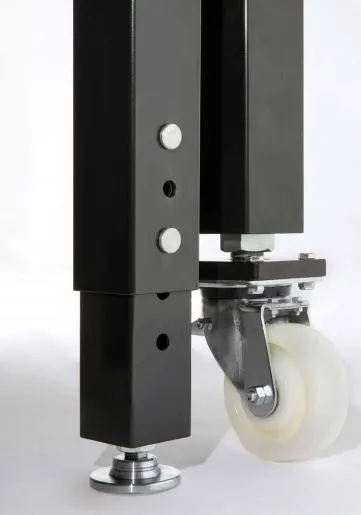

5. Опора с роликом, регулируемая по высоте имеет регулировку высоты от 600 до 900 мм. Опора сварочно-сборочного стола, которая обеспечивает максимальную мобильность. Роликовый механизм со стопором (4 группа) сочетается с телескопической системой регулировки высоты, аналогичной опорам 3 группы.
Выдерживает нагрузку на один роликовый механизм в 200 кг.
Шаг регулировки высоты – 40 мм.
В следующем видео представлена схема установки стола на опоры:
Система 28
Группы и значения грузоподъемности даны для обновленных моделей опор 28 серии из каталога 2015-2016 года. Чтобы отличить их от более от более ранних аналогов, в артикулы добавлена буква X.
Внимание! Для Базовой серии системы 28 применяются опоры системы 16. Для остальных серий перечисленные ниже.
1. Стандартная опора выпускается высотой 750 и 650 мм, также под заказ изготавливается опора любой нестандартной высоты от 150 мм. Конструкция опоры — профильная труба. Опорный пятак в форме диска имеет резьбовое соединение для тонкой регулировки высоты в диапазоне от 0 до 50 мм, что позволит придать конструкции устойчивость даже на неровной поверхности. Форма диска равномерно распределяет нагрузку на опору, а контргайка удерживает заданное положение высоты.
Выдерживает нагрузку до 2000 кг.
2. Опора с креплением к полу выпускается высотой 750 и 650. Специальная пластина с отверстиями под дюбельную пару (дюбель+саморез) имеет резьбовое соединение с ногой, что дает возможность точно настроить высоту опоры в диапазоне от 0 до 50 мм. Крепление к полу повысит стабильность стола для сварочных работ и монтажа даже при наличии вибрационных воздействий. Пластина для крепления к полу может быть заказана отдельно, если вы хотите превратить существующую стандартную опору (в том числе специальной длины) в опору с креплением к полу.
Выдерживает нагрузку до 2000 кг.
Внимание! Для наилучшей сохранности резьбового соединения опорной пятки и пластины для крепления к полу, а также для предотвращения повреждения проводов при трении об грани резьбу Siegmund предлагает металлические рукава для опор 90х90 мм.
3. Опора, регулируемая по высоте обеспечивает возможность регулировки от 550 до 900 мм и от 450 до 700 мм. Телескопическая опора снабжена отверстиями, куда вставляются регулировочные болты. Использование сразу двух блокирующих болтов на одной опоре повышает стабильность и надежность конструкции.
Шаг регулировки высоты – 50 мм.
Выдерживает нагрузку независимо от высоты до 2000 кг.
4. Опора с роликом и стопором выпускается высотой 650 мм. С такой опорой стол становится мобильной производственной единицей и позволяет не только выполнять монтажные и сварочные работы, но и перемещать стол к различным участкам или изделие на нем к разным вида оборудования. Усиленная конструкция ролика выдерживает большие нагрузки. Опорная пластина вращается для выравнивания высоты в диапазоне от 0 до 20 мм. Ролики снабжены стопорами для стационарной фиксации.
Выдерживает нагрузку на один роликовый механизм в 800 кг.
5. Опора с роликом, регулируемая по высоте – регулировка высоты от 550 до 750 мм. Превращает универсальный сварочный стол в мобильную производственную единицу. Сочетает роликовый механизм со стопором и телескопическую систему регулировки высоты. Тонкая регулировка высоты до 20 мм.
Выдерживает нагрузку на один роликовый механизм в 800 кг.
Шаг регулировки высоты – 50 мм.
6. Крепежная пластина с колесиком. Крепится непосредственно на плиту сварочного стола, превращая его в подвижную платформу (без стопора). Благодаря шестиграннику можно отрегулировать высоту в диапазоне от 0 до 50 мм. Подходит как для 28, так и для 16 системы.
7. Гидравлический подъемник выпускается для разных размеров столешниц. Используется, когда требуется постоянная регулировка высоты на точные уровни.
8. Опорная рама для стола – конструкция, позволяющая установить столешницу на рельсовую систему. С помощью специальных опорных пяток раму можно использовать без рельс. Несколько рам со столешницами позволяют создать стабильную рабочую поверхность большой площади, как это сделано в следующем видео:
