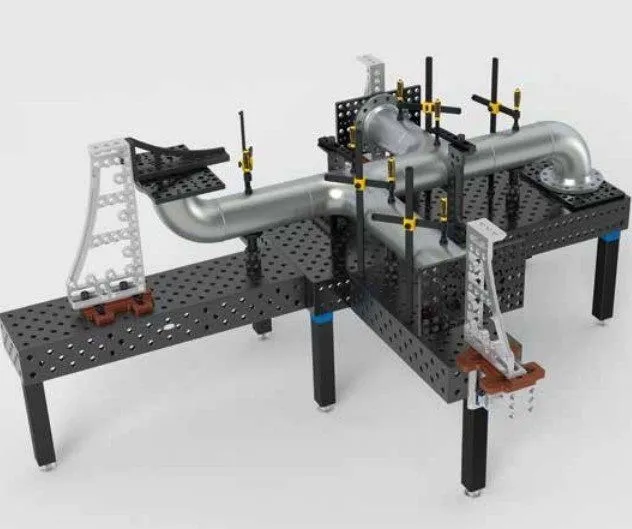

Сборочно-сварочные столы Siegmund отличаются не только высочайшим качеством исполнения и экстремальной надежностью, но и невероятным разнообразием оснастки. Такой подход позволяет закреплять на столах даже самые сложные и крупные детали, что обеспечивает идеальные условия для точной сварки и качественного монтажа. При этом простая механическая оснастка выполнена с использование неординарных инженерных находок, которые дают возможность закрепить любой элемент за минимальное количество времени и с минимальными усилиями.
Сварочно-монтажные столы Siegmund представлены в двух системах: 16 и 28. Для каждой из них выпускается своя оснастка, подходящая под отверстия столов. Однако производитель выпускает ряд деталей, которые подходят к обеим системам. К таким деталям относятся крепежные плиты для фланцев.
Если есть необходимость в повышении эффективности сварочных или сборочных процессов, а также планируется максимально автоматизировать производство, Siegmund предлагает струбцины на основе пневматических цилиндров.

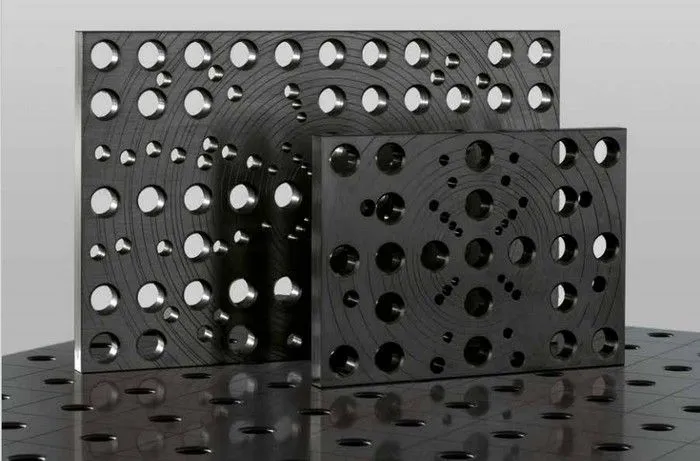

Крепежные плиты для фланцев
Трубы, имеющие фланцевый элемент стандарта DIN, закрепляются на сварочном столе с помощью универсальной детали – специальной крепежной плиты с отверстиями, расположенными по кругу. На одной плите можно закрепить фланцевые оконечности труб различного диаметра на 2 фиксирующих болта как в рамках 16, так и в рамках 28 системы. Плита выполнена из стали с азотированием.
Крепежная плита 550 — предназначена для фланцев стандарта DIN 2632/2633, имеющих диапазон DN 15 – DN 400 и для фланцев DIN 2634/2635 с диапазоном ширины DN 50 – DN 300. Ее размер 550х350 мм позволяет компактно разместить плиту на угольниках и других подходящих деталях оснастки под различными углами к поверхности стола. В комплект входят зажимные фиксирующие болты под отверстия фланцев различных диаметров, с помощью которых можно легко и быстро закрепить деталь на плите. Диаметры болтов – 13,8; 17,8; 21,8; 25,8; 29,8; 32,8.
Крепежная плита 350 – предназначена для фланцев стандарта DIN 2633 с номинальной шириной DN 15 – DN 200. Размер плиты 350х250 мм. Плита легко устанавливается на угольниках и других подходящих видах оснастки. Благодаря входящим в комплект зажимным болтам на ней можно очень быстро и без применения большой силы закрепить фланцы труб с отверстиями, диаметром 13,8; 17,8; 21,8.
Внимание! Использование крепежных плит для фланцев в 16 системе потребует включения таких элементов как соединительный болт, переходная втулка или комбинированных болт.

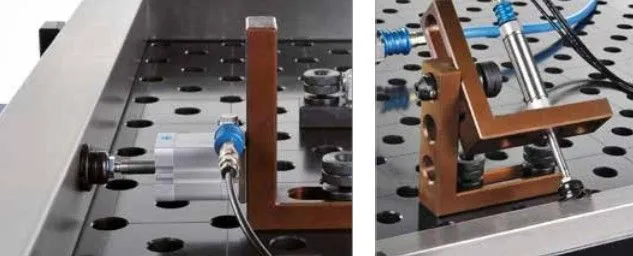

Пневматический зажим
Автоматизация может сыграть важную роль в оптимизации процесса закрепления деталей изделий на сварочно-сборочном столе Siegmund. С этой целью был разработан пневматических привод, который позволяет выполнять точную фиксацию с увеличенной прижимной силой. Благодаря ему достигается равномерное давление в месте прижима с постоянной силой, которое не требует участия рабочего и применения каких-либо нагрузок по затягиванию фиксаторов. Кроме того процесс зажима занимает минимум времени.

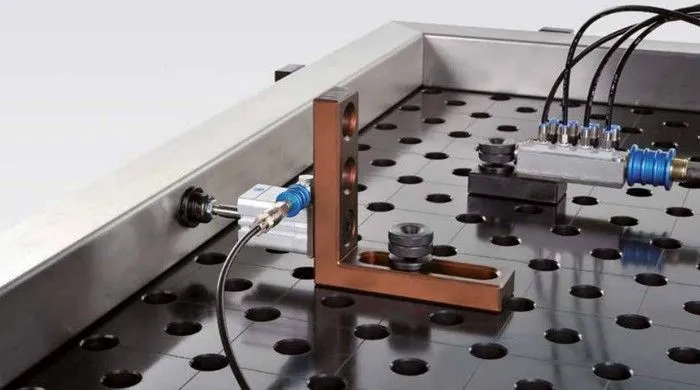

Пневматический зажим состоит из пневмоцилиндра, который подключается к компрессору. Для подключения к компрессору используется разделитель, на который можно установить до 8 приемников. Таким образом, один компрессор сможет обслуживать сразу несколько пневмоцилиндров, подавая на них давление от 1 до 10 бар.
На пневмоцилиндр устанавливаются стандартные призмы различных видов в зависимости от формы участка изделия.
Номенклатура пневмоцилиндров включает:
— пневматический цилиндр короткий – работает с адаптером для 28 и 16 системы, сила F = 650 Н при давлении 8 бар, масса 0,93 кг, длина хода составляет 25 мм;
— пневматический цилиндр длинный – предназначен для 28 системы, сила F= 350 Н при давлении 8 бар, масса 0,8 кг, длина хода составляет 50 мм.
Разделитель для 8 приемников – отдельная деталь, которая фиксируется на столе и подключается к компрессору.
Установка пневмоцилиндров может выполняться как на отверстие стола, так и на деталях оснастки (упорах, угольниках). Для установки короткой модели требуется только адаптер под 16 или 28 систему. Установка длинной модели выполняется на втулку с резьбой под 28 систему.
Для снятия давления достаточно закрыть задвижной клапан, что опять же занимает считаные секунды, и позволяет осуществлять быструю смену обрабатываемых деталей.
Пневмоцилиндры являются высоко надежным автоматическим оборудованием, которое гарантирует бесперебойную работу даже при непрерывном производстве. Однако их использование потребует от рабочего аккуратного обращения с системой шлангов, которые неизбежно окажутся на поверхности стола в возможно близком контакте с инструментами и обрабатывающим оборудованием.
Поэтому данную пневматическую систему следует использовать, когда необходимо обеспечить постоянное прижимное давление с определенным тактом или при необходимости автоматизации процесса фиксации деталей. В остальных случаях чаще всего вполне достаточно механической ручной оснастки, созданной инженерами Siegmund.
В этом можно убедиться, оценив разнообразие оснастки сварочного стола на видео:
