Приварка крепежа электрической дугой остается одним из самых распространенных и востребованных методов приварки. Она позволяет добиться самого прочного соединения метиза с поверхностью изделий. К тому же сегодня создано несколько модификаций метода, которые отличаются быстротой выполнения операций и превосходным качеством сварного шва.
Для каждого метода приварки крепежа разработана группа метизов с особой формой головки. Это обусловлено различными условиями, которые протекают во время процесса. Мы рассмотрим, какие разновидности метизов Soyer доступны при использовании различных методов приварки дугой.
Приварка вытянутой электрической дугой (ARC, DA)

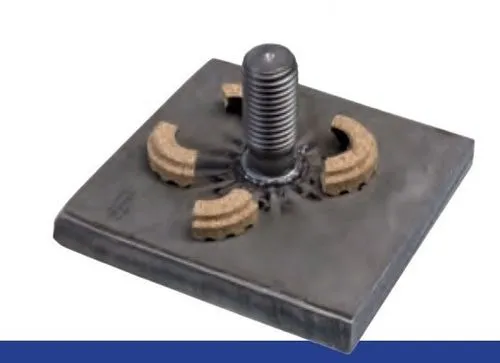

Классическая технология приварки электрической дугой основана на прохождении через тело метиза выпрямленного сварочного тока, который выдает аппарат постоянной сварки. При этом на шпильку или другой метиз одевается керамическое кольцо (или оборудование подает защитный газ), далее по нему направляется ток, который расплавляет поверхность под головкой. Затем метиз слегка приподнимается и погружается в расплавленную под ним поверхность.
Далее необходимо разбить керамическое кольцо и зачистить окалину, образовавшуюся вокруг метиза. Это самая простая и дешевая технология с точки зрения применяемого оборудования и процессов при этом соединение получается чрезвычайно прочным. Однако по скорости выполнения работы и количеству операций достаточно трудоемкая.
Другое ограничение связано с глубиной провара, который возникает в процессе ARC. Головка вплавляется на глубину 1-3 мм, а значит, минимальная толщина поверхности изделия или листа должна составлять не менее 2-4 мм. Данная технология не позволяет выполнить приварку на тонкие металлические листы, однако она прекрасно подходит для массивных металлических поверхностей.

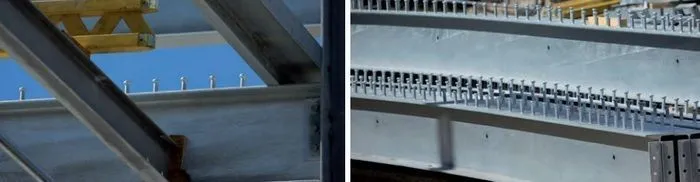

Благодаря высочайшей прочности соединения и его устойчивости к силовым нагрузкам данный метод чрезвычайно востребован:
— в производстве металлоконструкций и железобетонных конструкций;
— в машиностроении;
— в моторостроении и приборостроении;
— в судостроении;
— при возведении зданий;
— при возведении атомных электростанций;
— при строительстве инженерно-технических сооружений (водонапорных станций и т.п.).
Приварка электрической дугой с коротким циклом (SC)
Данная модификация дугового метода приварки была разработана с целью расширить возможности соотношения диаметров метизов к толщине листа. В отличие от метода ARM выпрямленный ток проходит сквозь тело метиза очень коротким временным циклом — 0,003-0,5 с. Таким образом, глубина провара начинается с 0,4 мм, а значит, минимальная толщина металлического листа может составлять 0,6 мм. Для выполнения приварки метиза не требуются защитный газ или керамические кольца, ограничивающие зону воздействия дуги.
Данный метод позволяет приваривать метизы в соотношении диаметра и толщины 1/6. Его используют, когда силовой крепеж необходимо приварить на тонкую поверхность, а также при высоких требованиях к незаметности сварного шва. Области применения достаточно разнообразны:
— для обеспечения заземления;
— при изоляционных работах;
— на автомобильных производствах;
— на производстве металлоконструкций;
— на строительстве инженерных сооружений и электростанций;
— в машиностроении и приборостроении;
— в судостроении.
Метизы Soyer для приварки электрической дугой
Все метизы для приварки по технологии ARC (DA) и SC имеют характерную конусовидную головку, которая легко и точно погружается в расплавленную область. Разница заключается в наличии дополнительного фланца на метизах SC, который чуть шире диаметра метиза. Приварной крепеж Soyer представляет настоящее немецкое качество.
Компания, которая является ведущим производителем оборудования для приварки крепежа и разработчик собственной технологии приварки SRM производит метизы на собственных производственных площадях и контролирует каждый производственный этап. В каждой категории представлена широкая номенклатура размеров.
Для данных технологий доступны следующие виды метизов:

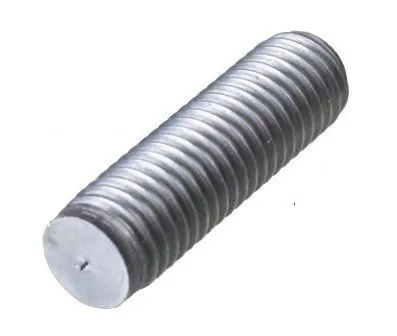

— шпилька приварная резьбовая – отдельные модификации для технологий ARC (типы MD, RD) и SC (шпилька с крупной резьбой, PS), широкая номенклатура диаметра и длины, в том числе шпильки приварные омедненные;
— приварная шпилька без резьбы;

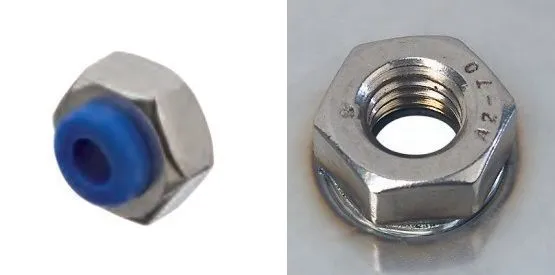

— приварная гайка – нам лист с отверстием (имеет вкладыш), на лист без отверстия.

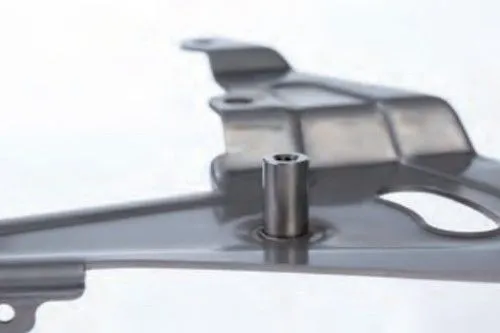

— приварная втулка резьбовая неполнопроходная;

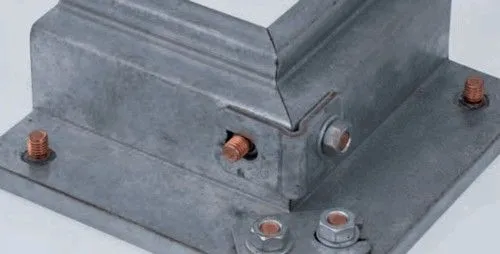

— болт заземления (снабжен пластиковым колпачком);
— приварной анкерный болт.
Серия шпилек HZ-1
Использование различных процессов приварки требует закупки крепежа разных форм. Компания Soyer представила первые универсальные шпильки, которые могут применяться в разных технологиях приварки: электро-дуговой, конденсаторной и даже приварке электрической дугой в радиально-симметричном магнитном поле (SRM).
Серия HZ-1 включает шпильки следующих диаметров: М8, М10, М12, длиной от 15 до 60 мм. Основные преимущества:
- подходят для процессов приварки DA, CD, SRM;
- возможны декоративные и несъемные швы;
- обладают высоким качеством и безопасностью;
- снижают потребление энергии на 50%;
- можно довести резьбу до поверхности материала.
Таким образом, Soyer не только предлагает стандартные приварные метизы высокого качества, но и стремится усовершенствовать данный тип продукции, для упрощения автоматизации процессов и повышения энергоэффективности производства. Оцените быстроту и точность систем автоматической приварки крепежа Soyer для электродугового метода в следующем видео:
