Приварка конденсаторным разрядом – технология, не имеющая равных при работе с тонкими и деликатными поверхностями, а также при высоких требованиях к эстетичному внешнему виду приварного крепежа.
Немного о технологии
Конденсаторная приварка основана на нагреве и соединении деталей за счёт мощного и кратковременного импульса тока, который возникает при разряде энергии от статических батарей. Таким образом, конденсаторная сварка представляет собой контактный сварочный процесс с использованием запасённой энергии, накапливаемой в батарее конденсаторов и преобразуемой в тепло при работе.

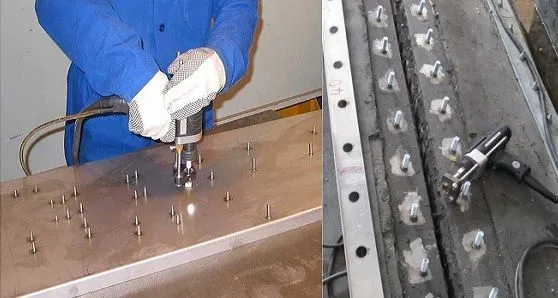

Такая разновидность сварки – очень эффективный способ для соединения приварного крепежа с тонкими листами металла при изготовлении составных частей малогабаритных приборов и аппаратов, технических устройств, металлической мебели, предметов интерьера, металлических игрушек и прочих предметов.
Основные преимущества конденсаторной приварки – это высокая прочность соединения, отсутствие швов и отменная производительность оборудования. В то же время, конденсаторная сварка представляет собой довольно тонкий и аккуратный процесс, предназначенный для решения сложных производственных задач.
Например, таких, как быстрая и эффективная приварка к листовому металлу шпилек с внутренней или внешней резьбой, приварка клемм заземления, изоляционных гвоздей и других разновидностей специализированного приварного крепежа.

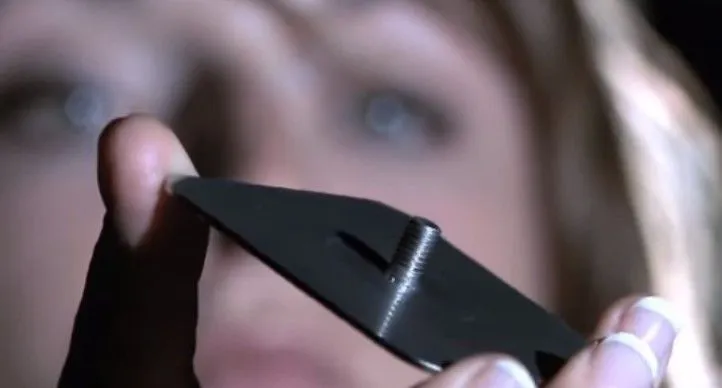

Предлагаем посмотреть на процесс конденсаторной приварки крепежа в этом видео:
Конденсаторный крепёж Soyer
Тепло, в которое преобразуется запасённая в конденсаторной батарее энергия, в процессе сварки выделяется через выступающий кончик основания крепежа для приварки, при этом кончик метиза плавится и быстро испаряется, создавая между крепежом и материалом, к которому он приваривается, облако плазмы.
Таким образом, отличительная особенность крепежа для приварки конденсаторным разрядом – наличие точно калиброванного кончика зажигания, от правильной геометрии которого во многом зависит результат приварки метизов.
Первоклассные метизы для приварки конденсаторным разрядом, а также оборудование для работы по этой технологии производит компания Heinz Soyer Bolzenschweisstecnik GmbH. Собственные производственные мощности организации Soyer позволяют ей выпускать полный спектр крепежа, соответствующего европейскому нормативу DIN EN ISO 13918.
Все этапы процесса производства метизов подлежат строгому контролю, поэтому вся гамма резьбовых и нерезьбовых шпилек, резьбовых втулок, изоляционных гвоздей, контактов заземления и другой продукции Soyer соответствует самым высоким стандартам качества.
Виды конденсаторного крепежа Soyer
Основные виды крепежа для конденсаторной сварки, представленного в каталоге Soyer, следующие:
- Резьбовые шпильки
- Нерезьбовые шпильки
- Резьбовые втулки
- Изоляционные гвозди
- Чашеобразные изоляционные гвозди
- Саморезы
- Контакты заземления
Чтобы раскрыть разнообразие крепежа Soyer для конденсаторной приварки, расскажем вкратце обо всех его видах.

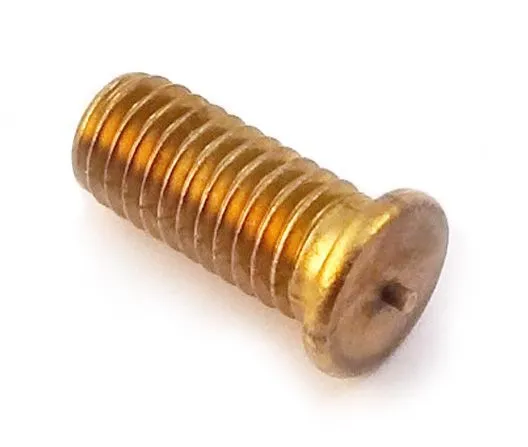

Резьбовые и нерезьбовые шпильки
Сварочная шпилька Soyer (тип PT для резьбовой шпильки и тип UT для нерезьбовой)– средний тип шпилек, выполненный технологическим процессом холодной высадки. В качестве защиты от коррозии эти стальные шпильки обработаны гальваническим омеднением, однако по заказу возможны и другие поверхностные слои – например, никель, кадмий или оцинковка.
Сами шпильки изготавливаются из омеднённой стали, нержавеющей стали, латуни или алюминия. Сварочные резьбовые и нерезьбовые шпильки Soyer PT и UT предназначены для приварочных работ в ручном режиме с полностью автоматической подачей и имеют точно откалиброванный кончик зажигания с ограниченным допуском по длине и диаметру.
Резьбовая втулка
Стандартные резьбовые втулки для конденсаторной приварки Soyer изготавливаются из нержавеющей стали, алюминия, латуни или омеднённой стали, дающей им защиту от коррозии. По длине шпильки могут варьировать от 6 до 40 мм, но по запросу возможно расширение ряда возможных длин.
Холодновысаженные резьбовые втулки от Soyer оснащены точно калиброванным кончиком зажигания с жёстким допуском по длине и размеру, ведь точная геометрия кончика втулки оказывает большое влияние на результат приварки. Накатанная резьба сварочных метизов Soyer соответствует европейскому нормативу DIN ISO 724, допуск 6h.

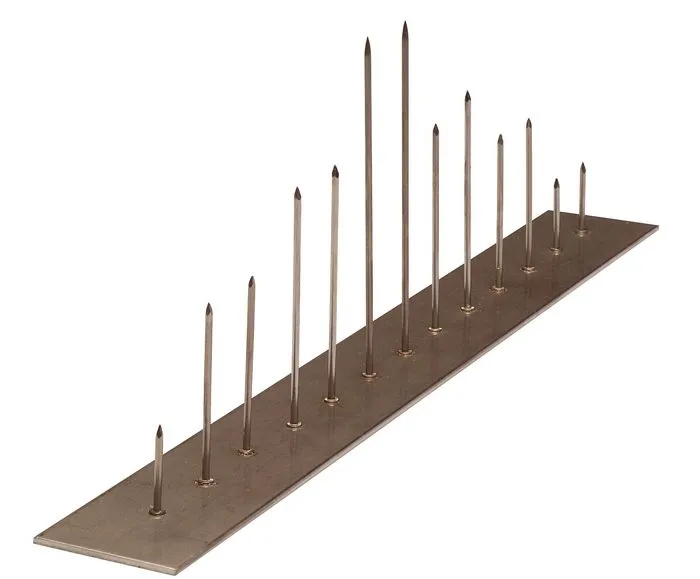

Изоляционные гвозди
Изоляционный гвоздь для приварки конденсаторным разрядом типа IN (или типа IN-K с колпачком-зажимом) от Soyer рассчитан на приварку в ручном режиме с автоматизированной подачей. Гвозди предлагаются в широком диапазоне от 20 до 150 мм и преимущественно оснащены холодновыпрессованным фланцем.
Чашеобразные изоляционные гвозди
Изоляционный гвоздь с чашеобразным колпачком (головкой) предназначен для конденсаторной приварки в ручном режиме и соответствует DIN ISO 2768. Приварка чашеобразных изоляционных гвоздей осуществляется с использованием специального сварочного пистолета Soyer PS-1KI.
Саморезы
Саморезы с крупной резьбой имеют длину от 9 до 25 мм и составляют 5 мм в диаметре, хотя по запросу возможные и другие типоразмеры саморезов Soyer.

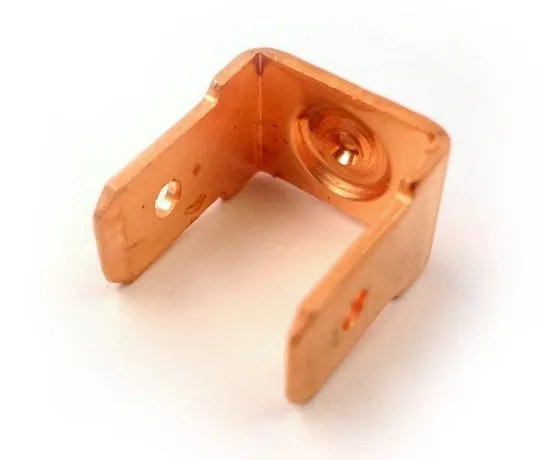

Контакты заземления
Контакты заземления от Soyer бывают однолепестковыми (тип F1) и двухлепестковыми (тип F2). Изготавливают холодновысаженные сварочные контакты заземления из одного из следующих материалов: омеднённой стали, нержавейки, латуни или алюминия.
Хранить крепёж для приварки конденсаторным разрядом удобно в специальном ящике с разделением на ячейки для каждого типа метизов – например, в таком, как у сварщика из этого видео:
