Струбцины – основной элемент оснастки для сварочно-сборочных столов Siegmund. Благодаря их удобству и разнообразию форм, сварщик легко может закрепить изделия широкого диапазона размеров и конструкций в абсолютно произвольной комбинации.
Современные струбцины Siegmund позволяют максимально упростить и облегчить подготовительный этап сборочно-сварочных процессов. В этом обзоре мы расскажем об основных разновидностях струбцин от Siegmund и поможем разобраться в строении и возможностях использования этих ручных зажимных механизмов.

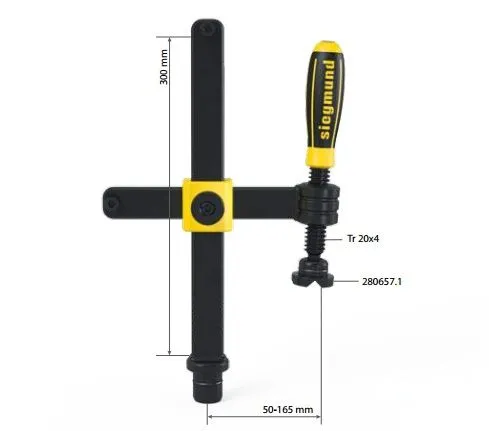

Струбцина профессиональная
Стандартная профессиональная струбцина Siegmund предназначена для быстрого, точного и сильного зажима самых разнообразных сварочных элементов. Основные преимущества данного зажимного механизма заключаются в лёгкости регулировки и простоте демонтажа, что позволяет экономить время при работе.
Струбцина выполнена из воронёного материала, причём различные её части можно заказать по отдельности (в том числе индивидуальных размеров). Высота горизонтальной планки профессиональной струбцины Siegmund регулируется фиксатором на крестовине, а усилие зажима можно контролировать с помощью поворота ключа благодаря внутреннему шестиграннику на ручке.
Использование профессиональной струбцины Siegmund наглядно проиллюстрировано в следующем видео:
Струбцина профессиональная XL
Это зажимное приспособление является модификацией стандартной профессиональной струбцины, специально разработанной для производства работ, связанных с необходимостью повышенного зажимного усилия. При изготовлении струбцины было использовано воронёное железо 35x14 мм.
Как и в случае классической профессиональной струбцины, для струбцины XL возможно изготовление вертикальных и горизонтальных планок произвольных размеров под заказ.

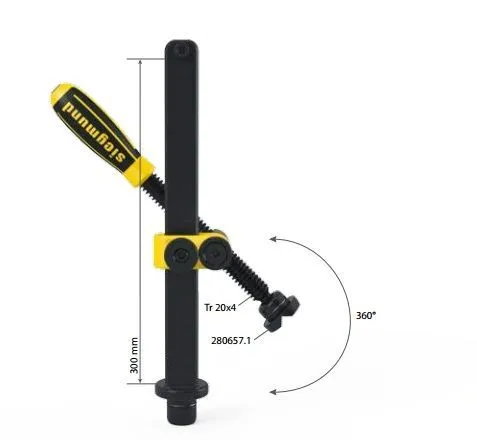

Струбцина профессиональная 45/90
Профессиональная струбцина 45/90 представляет собой эффективную замену стандартных зажимных устройств, поворачивающихся на 45 или 90 градусов. Эта уникальная струбцина может работать в диапазоне от 0 до 360 градусов, таким образом, её подвижная планка может быть зафиксирована абсолютно под любым углом окружности. Сила зажима струбцины регулируется через потайное шестигранное гнездо, расположенное в верхней части ручки. Для изготовления струбцины использовалась воронёное железо 30x14 мм.
Быстрозажимная струбцина профессиональная
Назначение быстрозажимной струбцины – быстрый и сильный зажим деталей, при этом изменение силы прижима обеспечивается на счёт варьирования расстояния до системных отверстий. Горизонтальная планка, оснащённая быстрозажимным механизмом, а также закалённая вертикальная планка, могут быть изготовлены как стандартных размеров, так и по индивидуальным размерам заказчика.
Вертикальная круглая трубка + чугунный крестовик
В процессе изготовления вертикальная планка круглого сечения подвергается закалке. Эта круглая трубка имеет 28 мм в сечении, может быть разной длины (300, 500, 800 мм) и комплектуется двумя разновидностями чугунных крестовиков без барашка длиной 67 и 69 мм.

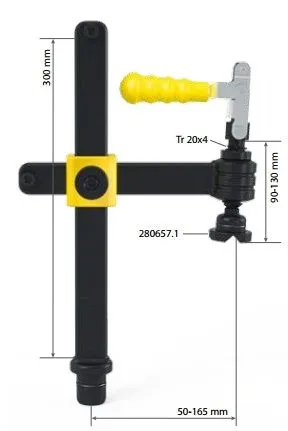

Струбцина профессиональная с кулачковым зажимом
Профессиональная струбцина с кулачковым зажимом гарантирует быстрый и сильный зажим обрабатываемых деталей при сварке. Стабильность прижима обеспечивается вертикальным зажимом, расположенным сверху. Кулачковым зажимом может быть укомплектована как стандартная профессиональная струбцина, так и струбцина с подвижной планкой 45/90.
Быстрозажимная струбцина стандартная
Стандартная быстрозажимная струбцина, с её простейшей конструкцией и точным механизмом, обеспечивает быструю и сильную фиксацию любых деталей. Своим клиентам компания Siegmund предлагает быстрозажимные струбцины разных размеров, с длиной, варьирующейся от 200 до 400 мм.
Универсальная струбцина

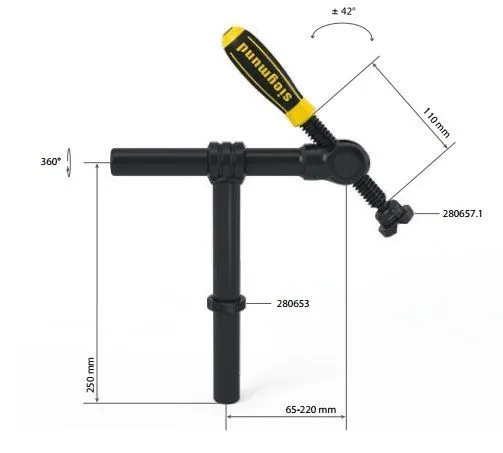

Универсальная струбцина совместила в себе функциональные преимущества стандартных струбцин и подвижность струбцин 45/90. В результате получилось гибкое зажимное приспособление с подвижной планкой, изменяющей своё положение в диапазоне от -42 до +42 градусов. Регулировка положения планки осуществляется при помощи вращающегося винта, что делает фиксацию элементов под сварку более вариативной (с помощью одного и того же зажима можно получить как прямую фиксацию, так и фиксацию под углом).
Горизонтальная круглая трубка, длина которой составляет 200 мм, также регулируется, что, в сочетании с вращающимся винтом, позволяет получить ещё больше разнообразных комбинаций положения струбцины. Конструкция из горизонтальной трубки и подвижного элемента держится на вертикальной круглой трубке длиной 250 мм, которая фиксируется в отверстии сварочного стола с помощью кольца. В комплект поставки универсальной струбцины входит резьбовой винт 135 мм.
Базовый винтовой зажим 90 градусов
Данная винтовая струбцина предназначена для точного и сильного зажима заготовок под прямым углом. Поворачиваясь под углом в 360 градусов, струбцина может быть установлена на сварочном столе в любом пространственном положении. Фиксация вертикальной планки струбцины в отверстии стола осуществляется при помощи кольца.
Базовый винтовой зажим 180 градусов
Этот базовый зажим предназначен для фиксации деталей под углом в 180 градусов относительно отверстий в сварочном столе. В горизонтальной плоскости струбцина регулируется на расстоянии в 45-180 мм от вертикальной планки. Размер винта струбцины составляет 100 мм.

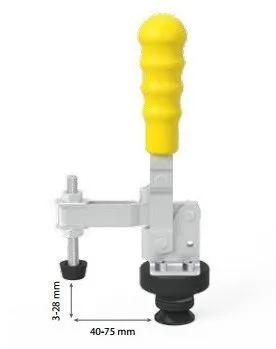

Быстрозажимная струбцина с адаптером
Адаптер для струбцин даёт возможность использовать их в любых системных отверстиях сварочных столов Siegmund системы 28. В сочетании с упором, быстрозажимная струбцина с адаптером демонстрирует максимальную гибкость применения.
Чтобы понять, в чём заключается назначение адаптера для струбцины, предлагаем посмотреть следующее видео:
Быстрозажимной горизонтальный зажим с адаптером
Заменяемый адаптер позволяет использовать горизонтальный зажим на сварочном столе 28 системы, при этом максимальная функциональность зажимной конструкции достигается с применением универсального упора.
Быстрозажимная струбцина 100 и 160
Быстрозажимные струбцины 100 и 160 универсальны для использования в отверстиях сварочно-сборочных столов 28 системы. Для установки диапазона прижима в этих зажимных устройствах используется регулировочный винт.

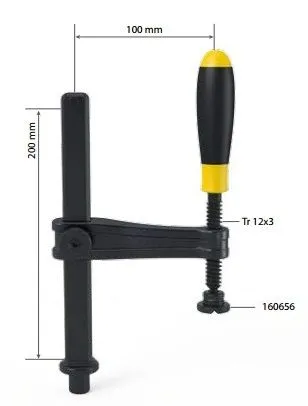

Базовая струбцина
Данный вид струбцин Siegmund рассчитан на использование только со столами 16 системы. Он представляет собой простой, но прочный зажимной инструмент, расстояние между которым и обрабатываемой деталью регулируется за счёт вращения. Путём замены призмы, с помощью одной и той же струбцины можно фиксировать элементы, изготовленные из разных материалов.
Струбцина с круглой трубкой
Эта струбцина для стола 16 серии удобна и проста в регулировке, отличается длительным сроком службы и возможностью заказа горизонтальных и вертикальных планок по размерам заказчика. Сменная призма позволяет работать с деталями из разных материалов.
