Крепежная плита присоединяется к элементам Siegmund (напр. к угольникам) при помощи зажимных болтов. Фланцы могут быть размещены на зажимной пластине при помощи фиксирующих болтов. Большие возможности открываются благодаря 28 мм отверстиям, которые позволяют закреплять различные элементы.
280255 - Зажимное устройство диам. 15,5 ориентирующее - 2 шт.
280256 - Зажимное устройство диам. 18,9 ориентирующее - 2 шт.
280257 - Зажимное устройство диам. 22,2 ориентирующее - 2 шт.
280258 - Зажимное устройство диам. 25,2 ориентирующее - 2 шт.
280229 - Зажимное устройство диам. 28,2 ориентирующее - 2 шт.
Дополнительная номинальная ширина по запросу.
Комплект 150 фунтов включает:
2x фиксирующих болта Ø 15,5
2x фиксирующих болта Ø 18,9
2x фиксирующих болта Ø 22,2
Комплект 300 фунтов включает:
2x фиксирующих болта Ø 15,5
2x фиксирующих болта Ø 18,9
2x фиксирующих болта Ø 22,2
2x фиксирующих болта Ø 25,2
Комплект 400-600 фунтов включает:
2x фиксирующих болта Ø 15,5
2x фиксирующих болта Ø 18,9
2x фиксирующих болта Ø 22,2
2x фиксирующих болта Ø 25,2
2x фиксирующих болта Ø 28,2
Для использования зажимных плит в 16 системе требуются такие соединительные элементы, как соединительный болт (Арт. 000562), комбинированный болт (Арт. 000520) или переходная втулка (Арт. 000546).
Для использования зажимных плит в 22 системе требуются такие соединительные элементы, как соединительный болт (Арт. 028022), комбинированный болт (Арт. 002822) или переходная втулка (Арт. 000544).

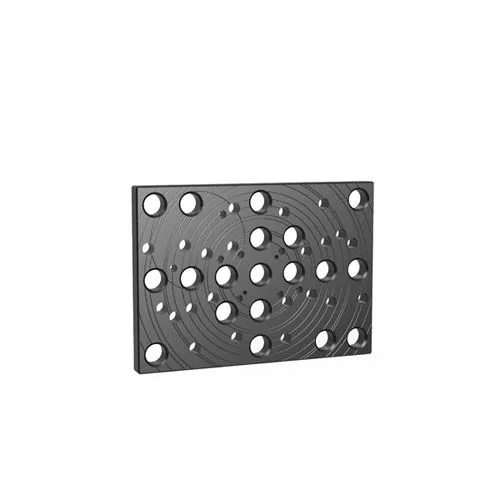

Крепежная плита 400-600 для US фланцев с зажимн. уст-миазотированная
Арт. 280252.P
по запросу
Задать вопрос
Подробнее
Нужна консультация?
Мы ответим на любой интересующий вас вопрос!
Задать вопрос
Описание
Характеристики
| Длина, мм | 350 |
| Ширина, мм | 250 |
| Масса (кг) | 14 |
| Материал | сталь с плазменным азотированием |
