Крепежная плита для фланцев 350 присоединяется к элементам Siegmund (напр. к угольникам) при помощи зажимных болтов. Фланцы могут быть размещены на зажимной пластине при помощи фиксирующих болтов. Большие возможности открываются благодаря 28 мм отверстиям, которые позволяют закреплять различные элементы.
.
280220.P.Т1 - Крепежная плита 550 для DIN фланцев - 1 шт.
280222 - Зажимное устройство диам. 13.8, для отв. 8.1 - 2 шт.
280223 - Зажимное устройство диам. 17.8, для отв. 10.1 - 2 шт.
280224 - Зажимное устройство диам. 21.8, для отв. 16.1 - 2 шт.
280225 - Зажимное устройство диам. 25.8, для отв. 16.1 - 2 шт.
280226 - Зажимное устройство диам. 29.8, для отв. 16.1 - 2 шт.
280227 - Зажимное устройство диам. 32.8, для отв. 16.1 - 2 шт.
Дополнительная номинальная ширина по запросу.
Комплект включает:
2x фиксирующих болта Ø 13,8
2x фиксирующих болта Ø 17,8
2x фиксирующих болта Ø 21,8
Для использования зажимных плит в 16 системе требуются такие соединительные элементы, как соединительный болт (Арт. 000562), комбинированный болт (Арт. 000520) или переходная втулка (Арт. 000546).
Для использования зажимных плит в 22 системе требуются такие соединительные элементы, как соединительный болт (Арт. 028022), комбинированный болт (Арт. 002822) или переходная втулка (Арт. 000544).

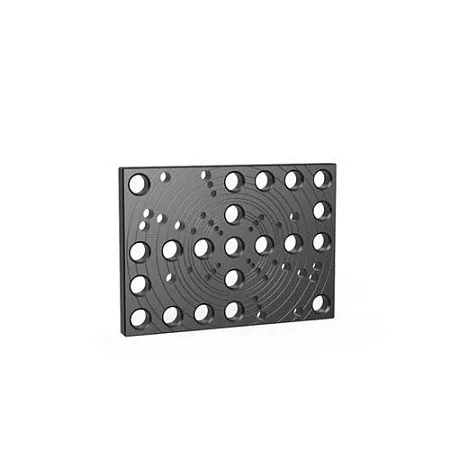

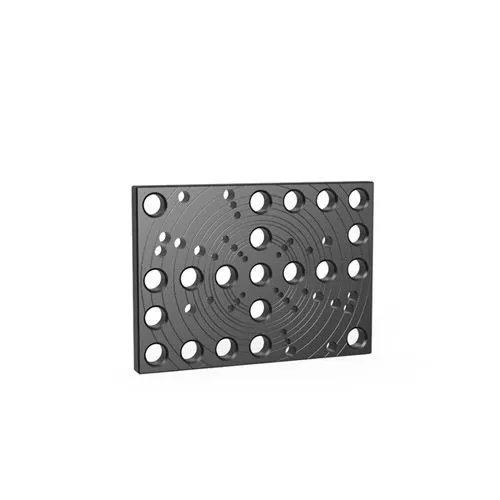

Крепежная плита для фланцев 350 с зажимн. уст-ми азотированная
Арт. 280221.P
по запросу
Задать вопрос
Подробнее
Нужна консультация?
Мы ответим на любой интересующий вас вопрос!
Задать вопрос
Описание
Характеристики
| Длина, мм | 350 |
| Ширина, мм | 250 |
| Масса (кг) | 14 |
| Материал | сталь с плазменным азотированием |
