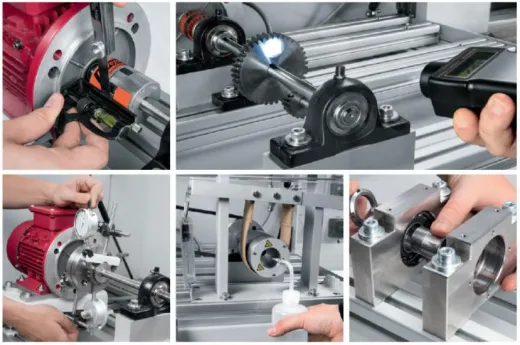

        Учебный стенд «Промышленная механика и монтаж»

        • Главная

        • Продукция

        • Решения для учебных заведений

        • Промышленная механика и монтаж

        • Учебный стенд «Промышленная механика и монтаж»

        • Учебный стенд «Промышленная механика и монтаж»
        • Учебный стенд «Промышленная механика и монтаж»
        • Учебный стенд «Промышленная механика и монтаж»
        • Учебный стенд «Промышленная механика и монтаж»
        • Учебный стенд «Промышленная механика и монтаж»
        • Учебный стенд «Промышленная механика и монтаж»

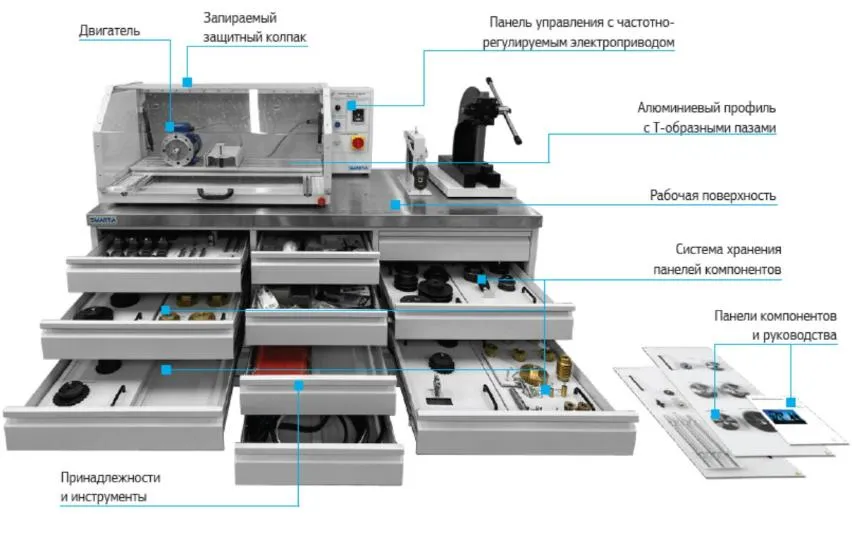

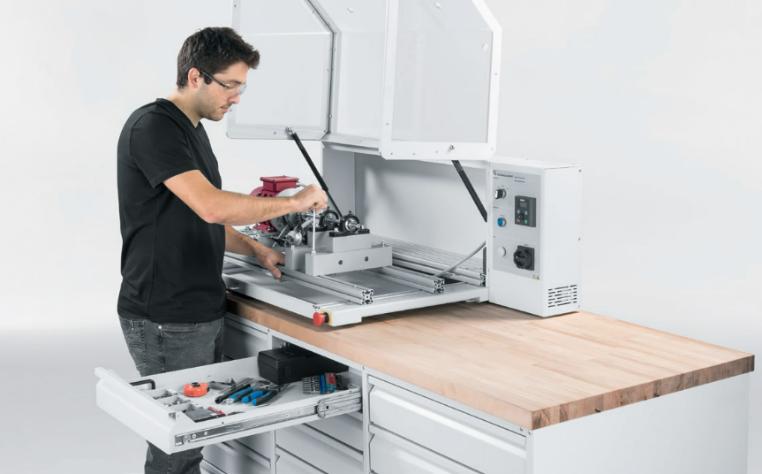

        Комплекс рабочей станции — основа учебной системы; в него входит сама рабочая станция и компоненты, используемые при проведении
        большинства работ.

        Рабочая станция может быть дооснащена путем добавления одного или нескольких пакетов уровней.
        Каждый уровень включает в себя машинные элементы, основные инструменты, измерительные приборы, учебные руководства для студентов и руководства с инструкциями для преподавателей. Комплекс рабочей станции — базовая часть для всех уровней.
        Заказать Добавлено
        Задать вопрос
        Подробнее

        Нужна консультация?

        Мы ответим на любой интересующий вас вопрос!

        Задать вопрос

        Описание

        Описание
        Тематическое содержание:
        -механические приводы и техника безопасности;
        -знакомство с аппаратными компонентами рабочей станции и средствами управления;
        -построение простых схем с часто используемыми компонентами, такими как трансмиссионные подшипники, валы и соединительные муфты.

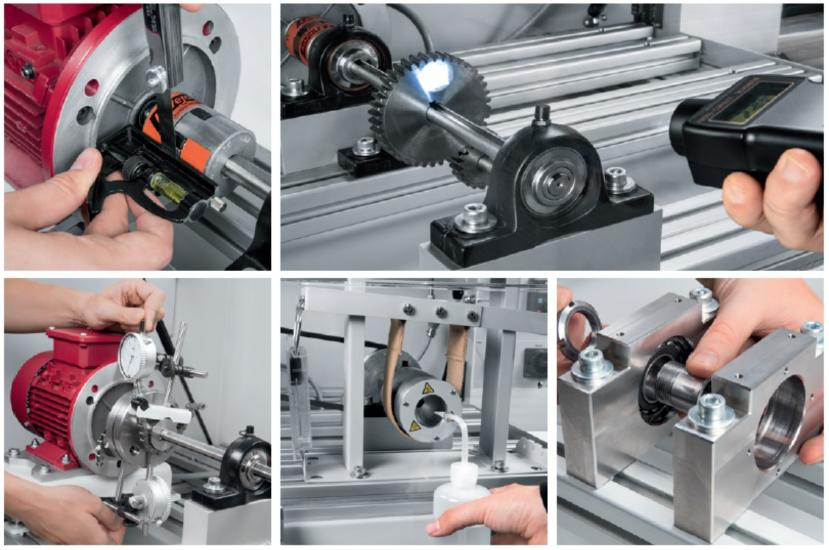

        - основные процедуры центровки, измерение крутящего момента и скорости, вычисление мощности и КПД.

        Описание позиции:

          Уровень 1
        Включает в себя компоненты и упражнения для обучения базовым навыкам и умениям, относящимся к установке и вводу в действие ременных, цепных и шестеренчатых приводов.

        Тематическое содержание:
        -среди прочих навыков обучающиеся осваивают умение центровать шкивы, звездочки и шестерни, а также регулировать натяжение ремней, провисание цепи и боковой зазор шестеренной передачи;
        -учебным планом предусмотрено также выявление наиболее распространенных неисправностей.

         Уровень 2
        На уровне 2 учащиеся выполняют больше практических заданий по процедурам монтажа ременных, цепных и шестеренчатых приводов, а также знакомятся с дополнительным оборудованием и схемами установки, широко используемыми в промышленности. Уровень 1 является необходимым элементом для уровня 2.

        Тематическое содержание:

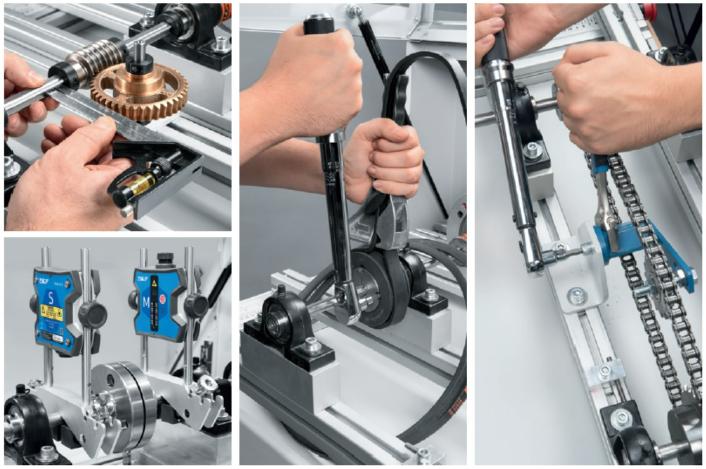

        - приводы с многоступенчатым и ременным вариатором скорости, синхронные ременные приводы и установки с несколькими ремнями/цепями;
        - использование натяжного ролика в ременных и цепных приводах;
        - типы передач и особенности их установки, схемы с использованием конической шестерни, косозубой шестерни, установки с червячным/шнековым приводом;
        - компоненты редукторов и их работа.

          Уровень 3
        На уровне 3 представлены муфты и дополнительные методы центровки валов. В контексте реальных промышленных задач учащиеся осваивают методы установки/снятия подшипников и сальников в корпусах и на валах.

        Тематическое содержание:
        - установка соединительных муфт с различными допусками несоосности, включая карданное сочленение;
        - методы центровки валов с помощью циферблатных и обратных индикаторов;
        - использование пресса, толкателя/экстрактора или нагревающейся пластины для установки/удаления шарикоподшипников в различных конфигурациях;
        - методы установки уплотнений (уплотнительных колец, манжет и сальников).

          Уровень 4
        Частично охватывает базовые принципы распределения нагрузки во время входа в зацепление и торможения.
        Учебный материал также описывает салазки линейного перемещения – компонент, преобразующий вращательное движение в линейное и наоборот.

        Тематическое содержание:
        - установка и работа электро-магнитного блока тормоза и сцепления, роликовой рамповой обгонной муфты и ограничителя крутящего момента;
        - построение салазок линейного перемещения с шарико-винтовыми парами и линейными опорами качения.
        - измерение бокового зазора, шага и передаточного отношения.

        Дополнительные пакеты:

        Для лучшего понимания природы колебаний в механических приводах предлагаются два пакета: измерение вибраций и анализ вибраций. В оба пакета входят аппаратные средства для генерации колебаний.

        Тематическое содержание:
        - базовый пакет: измерение вибрации – измерение с помощью акселерометра в различных положениях, сравнение уровней вибрации с диаграммой критичности;
        - продвинутый пакет: анализ вибрации – основные сведения о вибрации, измерение уровня, спектр быстрого преобразования Фурье (FFT) и анализ формы волны, машинный диагноз и анализ данных / создание отчетов.



        Поделиться
        Назад к списку
        Услуги
        Производство роботизированных комплексов
        Аудит производства на предмет возможности автоматизации
        Модернизация существующего производства
        Проектирование и производство специализированной и нестандартной оснастки
        Производство металлоконструкций
        Работы по металлообработке
        Сварка полуавтоматом (MIG/MAG)
        Продукция
        Сборочно-сварочные столы
        Оснастка для сварочных столов
        Промышленная автоматизация
        Вращатели и подъемники
        Оборудование для приварки крепежа
        Приварной крепеж
        Специализированные решения для сварки крупногабаритных изделий
        Универсальные зажимы
        Сварочные аппараты
        Вакуумные траверсы
        Зачистные станки
        Инструмент Bessey
        Системы аспирации
        Аппараты лазерной сварки/резки/зачистки
        Станки лазерной резки
        Решения для учебных заведений
        Машины контактной сварки
        Компания
        О компании
        Наши сотрудники
        Новости
        Наши партнеры
        Отзывы
        Выставки и мероприятия
        Вопрос ответ
        Реквизиты
        Вакансии
        Наши проекты
        Контакты
        +7(495)787-49-12
        Заказать звонок
        ask@vektor-grupp.ru
        г. Москва, ул. Годовикова, д. 9, стр.13 — «БЦ Калибр»
        • Вконтакте
        • Telegram
        • YouTube
        Версия для печати
        Политика конфиденциальности


        Яндекс.Метрика
        © 2025

        Все права защищены и охраняются законом. Перепечатка материалов и использование фотографий допускается только с письменного разрешения владельцев сайта и при наличии активной ссылки на vektor-grupp.ru. Информация на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ.

        Рассчитать стоимость роботокомплекса

        Заполните необходимые данные и мы рассчитаем стоимость Вашего роботизированного комплекса
        Сварка
        Механическая обработка/сверление
        Гибка листового металла
        Перемещение
        Нанесение покрытий/герметиков
        Термическая резка
        Сборка
        Коллаборативный робот для работы совместно с человеком
        Учебная ячейка
        Другая задача
        Свариваемый материал*
        Сталь углеродистая
        Легированная сталь
        Алюминий
        Другое (свободный вариант)
        Вы выбрали пункт “Другое”. Необходимо указать свариваемый материал
        Вы выбрали пункт “Другое”. Необходимо указать метод сварки
        Метод сварки*
        Сварка плавящимся электродом в среде защитных газов (MIG/MAG сварка)
        Сварка неплавящимся электродом в среде защитных газов
        Контактная сварка
        Другое (свободный вариант)
        Плоская
        Объемная
        Необходимость вращения детали*
        Требуется
        Не требуется
        До 1000мм
        От 1000 до 2500
        Более 2500
        Прикрепить чертёж или фото изделия
        Прикрепить ТЗ (если имеется)
        Вы выбрали пункт “Другое”. Необходимо указать вид обработки
        Сверление
        Фрезерование
        Обрезка
        Другое (свободный вариант)
        Материал*
        Мягкие материалы (пенопласт, мягкие породы дерева и т.п.)
        Дерево, модельный пластик
        Металл
        Камень
        Другое (свободный вариант)
        Вы выбрали пункт “Другое”. Необходимо указать материал
        Необходимость вращения детали*
        Да
        Нет
        Прикрепить чертёж или фото изделия
        Подключение к существующему прессу
        Необходим робот с гибочным прессом
        Другое (свободный вариант)
        Вы выбрали пункт “Другое”. Необходимо указать вариант подключение к прессу
        Сталь
        Нержавеющая сталь
        Алюминий
        Другое (свободный вариант)
        Вы выбрали пункт “Другое”. Необходимо указать материал
        Прикрепить чертёж или фото изделия
        Техническая документация на пресс (если имеется)
        Назначение*
        Забор с конвейера (паллетирование)
        Укладка на конвейер (депаллетирование)
        Работа со станками с ЧПУ
        Складирование
        Другое (свободный вариант ответа)
        Вы выбрали пункт “Другое”. Необходимо указать назначение
        Прикрепить ТЗ (если имеется)
        Добавить комментарий
        Вид покрытия*
        Лако-красочные материалы
        Упрочняющие покрытия (напр. плазменное напыление)
        Герметик
        Другое (свободный вариант ответа)
        Вы выбрали пункт “Другое”. Необходимо указать свариваемый материал
        Прикрепить чертеж/ фото (если имеется)
        Прикрепить ТЗ (если имеется)
        Добавить комментарий
        Лазерная резка
        Плазменная резка
        Газовая резка
        В одной плоскости
        В нескольких плоскостях
        Необходимость вращения детали*
        Требуется
        Не требуется
        Прикрепить чертеж/ фото (если имеется)
        Прикрепить ТЗ (если имеется)
        Добавить комментарий
        1
        2-5
        Более 5-ти
        Дополнительный инструмент, требуемый для процесса сборки*
        Гайковерт
        Пресс
        Инструмент для подачи крепежных элементов
        Другое (свободный вариант ответа)
        Вы выбрали пункт “Другое”. Необходимо указать метод сварки
        Да
        Нет
        Прикрепить чертеж/ фото (если имеется)
        Прикрепить ТЗ (если имеется)
        Добавить комментарий
        Описание задачи*
        Прикрепить чертеж/ фото (если имеется)
        Добавить комментарий
        Технология*
        Сварка
        Механическая обработка
        Перемещение
        Термическая резка
        Работа с техническим зрением
        Другое (свободный вариант ответа)
        Вы выбрали пункт “Другое”. Необходимо указать технологию
        Добавить комментарий

        Подбор станка

        После заполнения опросного листа мы пришлем Вам предложение на зачистной станок под Ваши задачи
        Сталь
        Нержавеющая сталь
        Алюминий
        Бронза
        Титан
        Медь
        Другое (свободный ответ)
        Вы выбрали пункт “Другое”. Необходимо указать свариваемый материал
        Плазменная резка
        Лазерная резка
        Штамповка
        Цель обработки*
        Коррекция детали (снятие грата)
        Скругление углов
        Полировка
        Снятие оксидной пленки
        Меньше 50Х50 мм
        50х50 мм – 100Х100 мм
        100Х100 мм – 300х300 мм
        Более 300х300 мм
        Меньше 650 мм
        651-1100 мм
        1101 – 1300 мм
        1301 – 1600 мм
        Особые требования к изделию

        Подобрать траверсу

        Заполните опросный лист и наши специалисты подберут подходящую именно Вам траверсу
        Листовой металл
        Камень
        Стекло
        Дерево/ДСП
        Пластик
        Трубы
        Другое (свободный вариант)
        Вы выбрали пункт “Другое”. Необходимо указать вид груза
        Гладкая
        Пористая
        Перфорированная
        Рифленая
        Условия использования*
        В цеху
        На улице
        Энергонезависимая – не требуется подключение электроэнергии для работы вакуумного насоса
        Энергозависимая
        Энергозависимая автономная (наличие генератора для подключения)
        Особые требования к изделию
        Прикрепить ТЗ, чертеж и пр.

        0
        Ваша корзина пуста
        Исправить это просто: выберите в каталоге интересующий товар и нажмите кнопку «В корзину»
        В каталог
        Заказать звонок
        Написать сообщение
