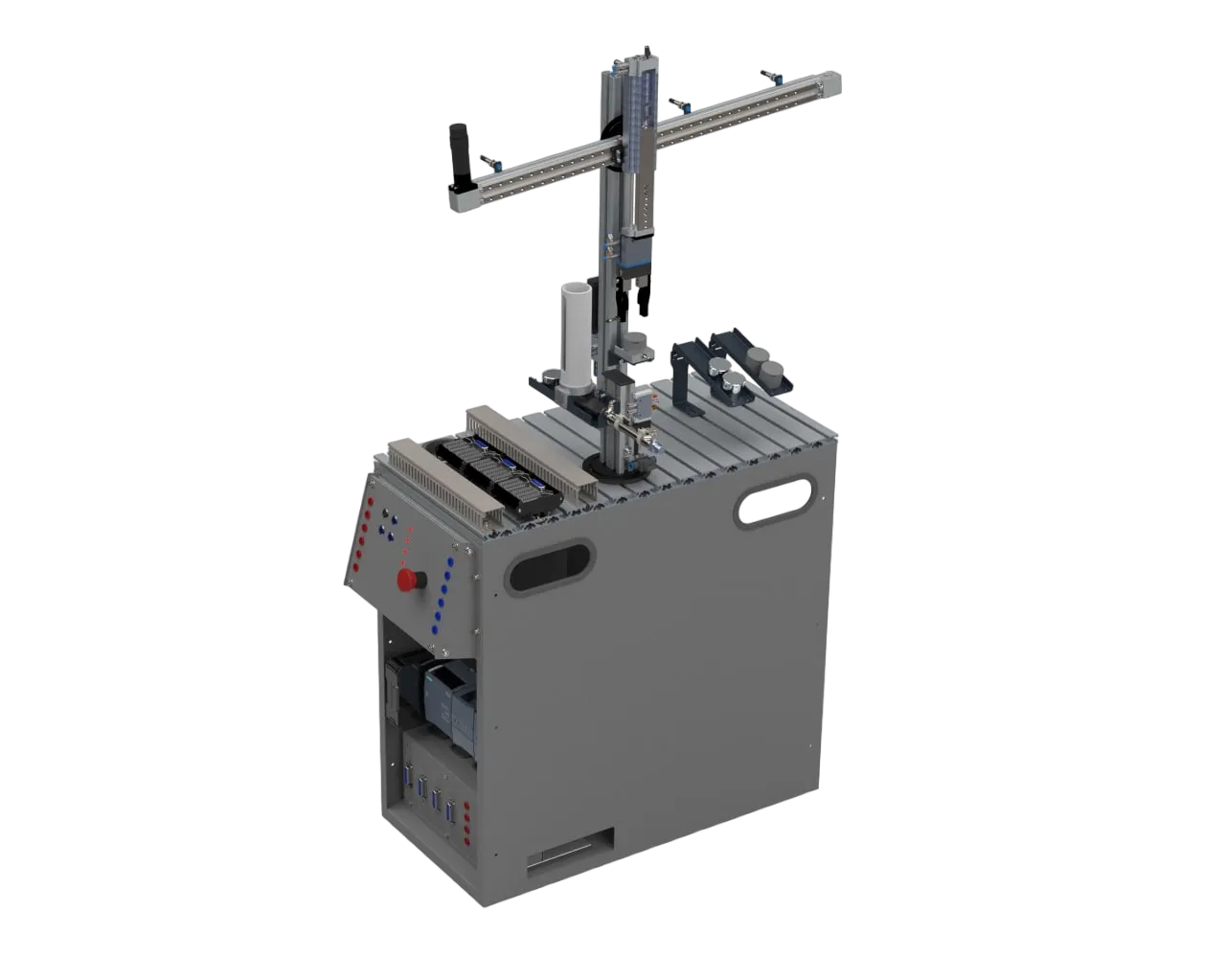

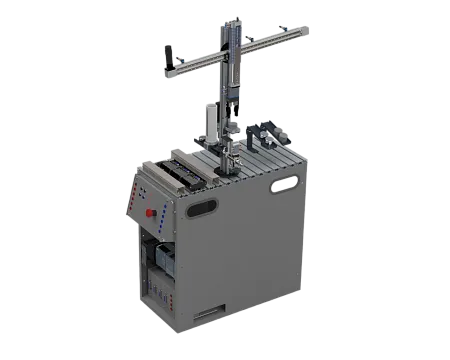

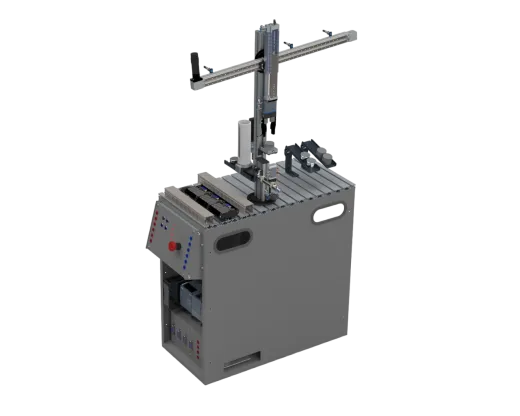

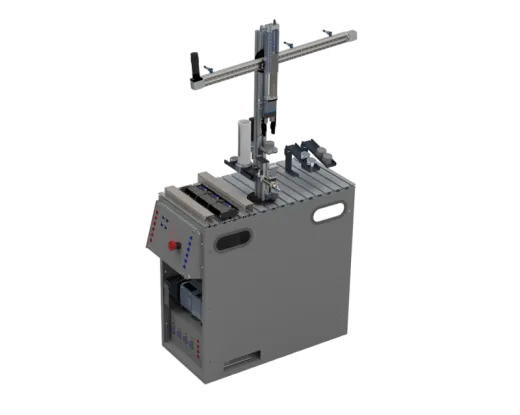

Преимущества станции мехатроника «ВЕКТОР ГРУПП»:
- Элементная база: FESTO (Германия), Camozzi (Италия). Применение элементной базы от ведущих производителей позволяет реализовывать проекты различного уровня сложности и применять свои навыки в будущем в профессиональной деятельности на предприятиях
- Система управления реализована на базе контроллера Siemens SIMATIC S7 и панели оператора SIMATIC HMI
- Модульная конструкция обеспечивает максимальную функциональность при индивидуальных и групповых занятиях студентов
- Надежная защита электрической цепи, модулей и элементов комплекса
Консоль для размещения рабочих модулей – 1 шт.
Консоль предназначена для размещения и монтажа модулей учебного комплекса. На консоли размещается платформа из алюминиевой панели с Т-образными профилированными пазами.
Габаритные размеры консоли (ВхШхГ) - 750х350х700 мм
Габаритные размеры платформы (ШхГ) - 350х700 мм
Панель управления – 1 шт.
Панель управления состоит из следующих элементов управления:
- Переключатель – подключение или отключение модулей от источника питания.
- Кнопка Start - старт,
- Кнопка Reset - перезапуск,
- Кнопка Stop - стоп,
- Кнопка Emergency Stop - экстренная остановка системы.
- Габаритные размеры панели управления (ДхШ) - 500х200 мм

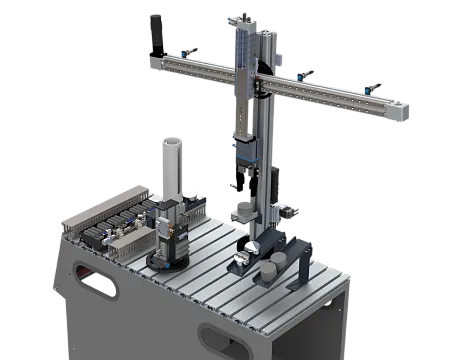

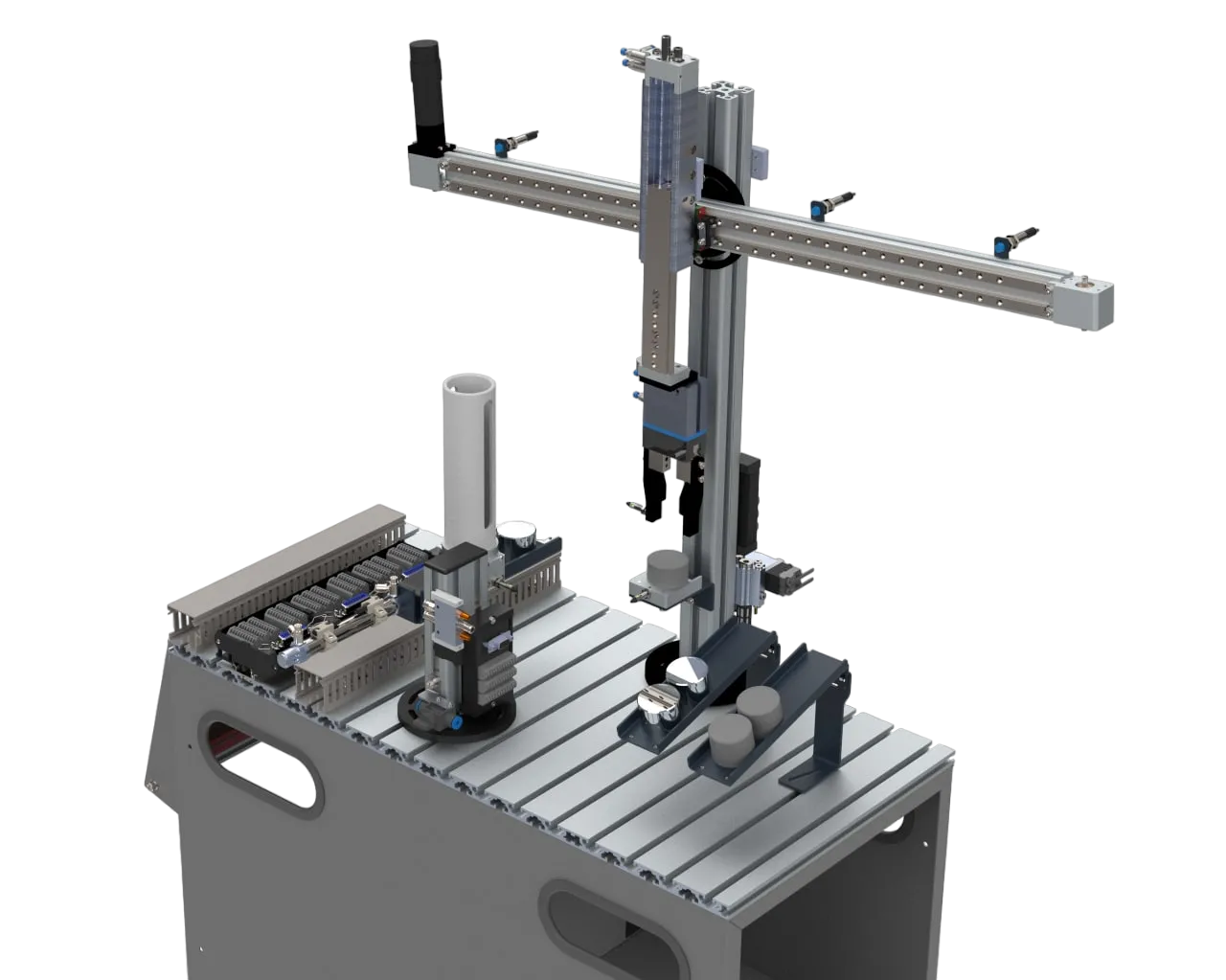

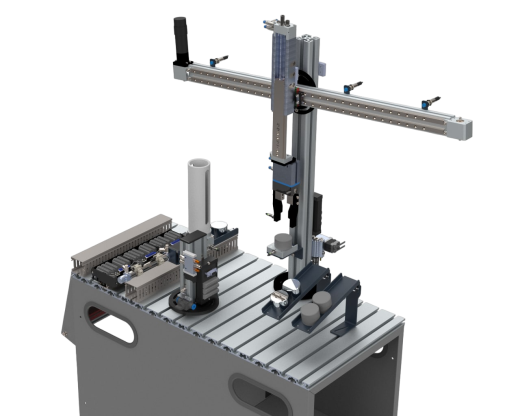

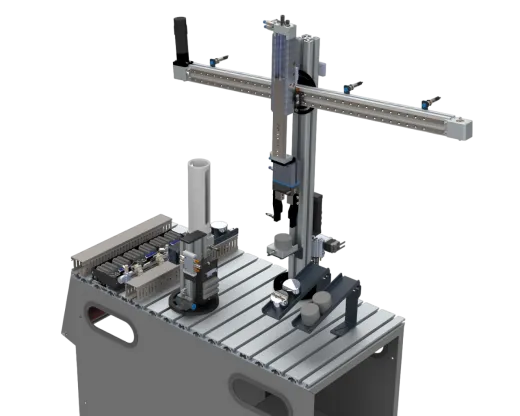

Подъемно-транспортный модуль -1 шт.
Подъемно-транспортный модуль предназначен для захвата и перемещения заготовок и корпусов. Модуль состоит из двухосевого манипулятора, обеспечивающего перемещение захвата вдоль осей x и z.
Подъемно-транспортный модуль состоит из следующих основных частей:
- Ось x – система линейного перемещения с ременной передачей (двигатель постоянного тока 24В, диапазон хода 600 мм) – 1 шт,
- Индуктивный датчик конечного положения – 2 шт,
- Ось z – пневмоцилиндр двустороннего действия (рабочее давление 6 бар, диаметр 16 мм, диапазон хода 100 мм) – 1 шт,
- Магнитный датчик (геркон) – 2 шт,
- Захват – пневмоцилиндр двустороннего действия – 1 шт,
- Оптический диффузионный датчик – 1 шт,
- Электромагнитный распределитель 5/2 – 2 шт,
- Пневматический тройник – 1 шт.
Магазинный модуль предназначен для хранения и выдачи заготовок.
Магазинный модуль состоит из следующих основных частей:
- Вертикальный магазин емкостью 6 заготовок – 1 шт,
- Пневмоцилиндр двустороннего действия (рабочее давление 6 бар, диаметр 10 мм, ход 50 мм) – 1 шт,
- Магнитный датчик (геркон) – 2 шт,
- Оптический датчик – 1 шт,
- Электромагнитный распределитель 5/2 – 1 шт,
- Пневматический тройник – 1 шт.
Панель управления состоит из следующих элементов управления:
- Переключатель – подключение или отключение модулей от источника питания.
- Кнопка Start - старт
- Кнопка Reset - перезапуск,- Кнопка Stop - стоп,
- Кнопка Emergency Stop - экстренная остановка системы.
Панель с контроллером и интерфейсом ввода/вывода сигналов – 1 шт.
Панель с контроллером и интерфейсом ввода/вывода сигналов состоит из:
1. Программируемый логический контроллер предназначен для реализации алгоритмов управления модулями учебного комплекса.
Технические характеристики:
- Объем встроенной загрузочной памяти (ПЗУ) – 2 Мбайт,
- Объем рабочей памяти (ОЗУ) – 75 Кбайт,
- Поддержка функций ПИД-регулирования,
- Встроенные аппаратные часы реального времени,
- Кол-во цифровых входов (24 В) – 8 шт,
- Кол-во цифровых выходов (24 В) – 6 шт,
- Кол-во аналоговых входов (0–10 В, 10 бит) – 2 шт.
Технические характеристики:
- Кол-во цифровых входов (24 В) – 16 шт,
- Кол-во изолированных групп – 2 шт,
- Кол-во одновременно опрашиваемых входов – 16 шт,
- Сигнал низкого/высокого уровня – 5 В / 15 В,
- Кол-во цифровых выходов (24 В) – 16 шт,
- Кол-во изолированных групп – 1 шт,
- Сигнал низкого/высокого уровня – 0.1 В / 20 В.
Панель оператора – 1 шт.
Сенсорная панель управления обладает следующими техническими характеристиками:
- Диагональ экрана сенсорной панели – 7 дюймов,
- Разрешение – 800 х 400 пикселей,
- Тип процессора – ARM,
- Встроенные аппаратные часы реального времени,
- Кол-во каналов Industrial Ethernet – 1 шт,
- Кол-во каналов USB – 1 шт.
Сетевой коммутатор – 1 шт.
Сетевой коммутатор предназначен для объединения в сеть программируемых логических контроллеров. Технические характеристики:
- Напряжение питания (постоянный ток) – 24 В,
- Кол-во Ethernet портов – 5 шт,
- Интерфейсы 10BASE-T, 100BASE-TX.
Комплект кабелей для соединения модулей мехатронной станции сцифровым или аналоговым терминалом ввода/вывода сигналов.
Пульт симуляции цифровой – 1 шт.
Имитация входов для испытания программы ПЛК, моделирование выходных сигналов для управления модулями мехатронной станции.
Набор заготовок – 1 шт.
Набор заготовк включает в себя 12 корпусов с крышкой
Наружный диаметр: 40 мм
Высота: 25 мм
Светодиодная сигнальная колонна – 1 шт.
Светодиодная сигнальная колонна служит для световой сигнализации состояния оборудования, подачи разрешительных или запрещающих световых сигналов и предупреждения персонала об аварийных ситуациях.
Компрессор лабораторный – 1 шт.
Объём ресивера 24 л, Давление 8 бар, Производительность 110 л/мин
