Описание основное:
Комплекс позволяет проводить исследования напряжений и деформаций, статических и динамических нагрузок конструкционных элементов и образцов, методов автоматизации измерений и обработки информации.
Состав:
1. Учебная нагрузочная станция в составе:
Механическая платформа в сборе
Установка прикладывания сил
Пневматическая установка для нагружения дисков
Пневматическая установка для нагружения трубы
Индикатор линейного смещения
2. Комплект образцов:
Экспериментальный модуль «Пластины разных размеров»
Экспериментальный модуль «Разрезная шайба»
Экспериментальный модуль «Труба»
Экспериментальный модуль «Г-образная рама»
Экспериментальный модуль «Швеллер»
Экспериментальный модуль «Стержень»
Экспериментальный модуль «Круглые пластины»
3. Контрольно-измерительная система. Система обеспечивает сбор данных и согласование сигналов с датчиков лабораторного стенда, обработку и визуализацию данных измерений. Измерение сигналов с тензометрических датчиков.
4. Промышленный монтажный стол
Программное обеспечение:
Функция калибровки устройств сбора данных
Функция регистрации обучаемого
Отображение параметров исследуемых образцов
Представление результатов измерений в цифровом виде
Представление результатов измерений в графическом виде
Возможность сохранения результатов измерений
Функция вызова калькулятора
Функция вызова описания
Документация:
Лабораторный практикум на 16 практических заданий
Теоретические сведения по каждой лабораторной работе
Формулы для теоретических расчетов
Формулы для расчетов на основе экспериментально полученных данных
Инструкции к подготовке и проведению эксперимента
Сравнение теоретических и экспериментальных результатов
Перечень лабораторных работ:
1. Определение модуля упругости первого рода и коэффициента Пуассона.
2. Исследование напряженного состояния при внецентренном растяжении стержня.
3. Исследование напряженного состояния в стержне большой кривизны под действием диаметрально растягивающих сосредоточенных сил.
4. Определение модуля сдвига стержня при простом кручении.
5. Исследование напряженно-деформационного состояния в тонкостенном трубчатом образце при простом кручении.
6. Исследование плосконапряженного состояния тонкостенного трубчатого образца при простом кручении.
7. Исследование напряженно-деформированного состояния плоской рамы. Проверка теоремы взаимности работ.
8. Исследование распределения нормальных напряжений по поперечному сечению пластины, расслабленной круглым концентратором.
9. Исследование статически неопределимой консольной балки, шарнирно опертой в некоторой точке, находящейся под действием сосредоточенной силы, приложенной к концу балки.
10. Исследование напряженно-деформированного состояния консольной балки при косом изгибе.
11. Экспериментальное определение положения центра изгиба и величины секторальных нормальных напряжений при стесненном кручении.
12. Исследование устойчивости центрального сжатого стержня, шарнирно закрепленного в двух концах, по методу Саусвелла.
13. Исследование распределения напряжений в поперечном сечении консольной балки при чистом изгибе.
14. Исследование напряженно-деформированного состояния консольной балки, нагруженной сосредоточенной силой.
15. Исследование напряженного состояния равномерно нагруженной круглой сплошной пластины, защемленной по контуру.
16. Исследование напряженного состояния длинной цилиндрической оболочки, жестко закрепленной по двум противоположным торцам и находящейся под действием внутреннего давления.

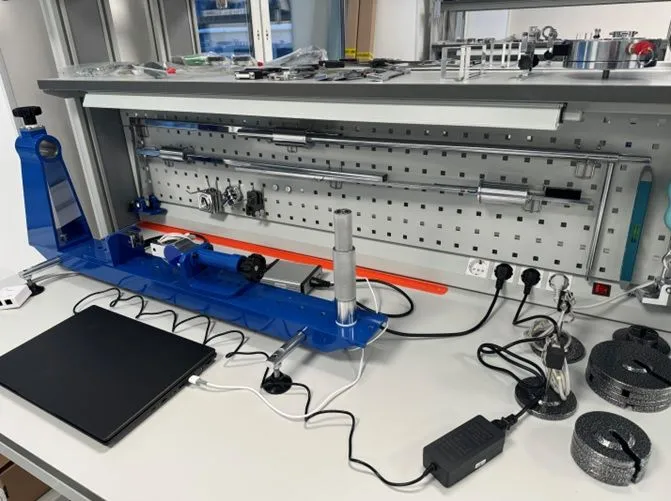

Лабораторный стенд "Сопротивление материалов"
Лабораторный стенд (комплекс) предназначен для обучения студентов средне-специального и высшего профессионального образования и выполнения лабораторно-практических работ по курсу техническая механика, строительная механика, сопротивление материалов.
