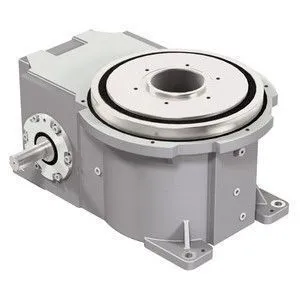

        Индексаторы с поворотным диском – серия RD

        • Главная

        • Продукция

        • Универсальные зажимы

        • Зажимы Destaco

        • Механические индексаторы Camco

        • Механические поворотные индексаторы

        • Индексаторы с поворотным диском – серия RD

        • Индексаторы с поворотным диском – серия RD
        Роликовые индексные приводы CAMCO RD серии имеют прочную, гибкую конструкцию с превосходной нагрузочной способностью. Эти модели характеризуются короткими периодами движения распределительного вала из-за увеличенного размера кулачков с роликовыми шестернями и хорошо подходят для работы в непрерывном режиме или для особых требований к движению, таких как колебательные движения. Эта серия индексных приводов также предлагает универсальный монтаж, в том числе вариант горизонтального монтажа, который идеально подходит для применения на цапфах. Дополнительное центральное сквозное отверстие облегчает прохождение электропроводки, пневматических линий или механических соединений. Эти модели также имеют дополнительную стационарную центральную стойку со сквозным отверстием для крепления верхних инструментальных пластин.
        Заказать Добавлено
        Задать вопрос
        Подробнее

        Нужна консультация?

        Мы ответим на любой интересующий вас вопрос!

        Задать вопрос

        Описание

        Описание
        Продукт Ряд
        Имперская или метрическая система мер
        Точность
        Тип продукта
        Выходное усилие / осевая нагрузка
        Выходная радиальная нагрузка
        Остановки
        Максимальный крутящий момент
        Диаметр центрального сквозного отверстияr
        Расстояние от центра
        Индексный период
        Диаметр монтажной поверхности
        Высота до установочной поверхности
        Выходной момент переворачивания
        Внутренняя инерция
        Выход
        B10 Максимальный крутящий момент
        Скачать CAD-файл
        425RD2H32-330 425RD Имперская
        ±47
        Фланцевый выход
        1,600 2,700 2 2,329 0.81 4.250 330 4.25 8.50 5,800 23
        Фланец
        2,017 Ссылка
        425RD3H32-330 425RD Имперская
        ±47 Фланцевый выход 1,600 2,700 3 2,818 0.81 4.250 330 4.25 8.50 5,800 23
        Фланец
        2,420 Ссылка
        425RD4H32-330 425RD Имперская
        ±47 Фланцевый выход
        1,600 2,700 4 3,184 0.81 4.250 330 4.25 8.50 5,800 25 Фланец
        2,754 Ссылка
        425RD6H32-330 425RD Имперская
        ±47 Фланцевый выход
        1,600 2,700 6 2,940 0.81 4.250 330 4.25 8.50 5,800 23 Фланец
        2,497 Ссылка
        425RD8H32-330 425RD Имперская
        ±47 Фланцевый выход
        1,600 2,700 8 3,306 0.81 4.250 330 4.25 8.50 5,800 25 Фланец
        2,825 Ссылка
        425RD12H24-330 425RD Имперская
        ±47 Фланцевый выход
        1,600 2,700 12 2,512 0.81 4.250 330 4.25 8.50 5,800 22 Фланец
        2,169 Ссылка
        800RD2H64-330 800RD Имперская
        ±30 Фланцевый выход
        3,561 4,977 2 17,100 2.50 7.500 330 9.00 12.94 22,398 664 Фланец
        14,735 Ссылка
        800RD3H64-330 800RD Имперская
        ±30 Фланцевый выход
        3,561 4,977 3 20,518 2.50 7.500 330 9.00 12.94 22,398 664 Фланец
        17,848 Ссылка
        800RD4H64-330 800RD Имперская
        ±30 Фланцевый выход
        3,561 4,977 4 24,424 2.50 7.500 330 9.00 12.94 22,398 714 Фланец
        21,106 Ссылка
        800RD6H64-330 800RD Имперская
        ±30 Фланцевый выход
        3,561 4,977 6 21,494 2.50 7.500 330 9.00 12.94 22,398 664 Фланец
        18,396 Ссылка
        800RD8H64-330 800RD Имперская
        ±30 Фланцевый выход
        3,561 4,977 8 24,424 2.50 7.500 330 9.00 12.94 22,398 714 Фланец
        20,775 Ссылка
        800RD12H48-330 800RD Имперская
        ±30 Фланцевый выход
        3,561 4,977 12 14,658 2.50 7.500 330 9.00 12.94 22,398 639 Фланец
        12,646 Ссылка
        1301RD2H80-330 1301RD Имперская
        ±39 Фланцевый выход
        10,800 15,800 2 47,861 4.75 10.500 330 13.75 14.00 109,000 3,245 Фланец
        41,144 Ссылка
        1301RD3H64-330 1301RD Имперская
        ±39 Фланцевый выход
        10,800 15,800 3 39,072 4.75 10.500 330 13.75 14.00 109,000 3,296 Фланец
        33,067 Ссылка
        1301RD4H64-330 1301RD Имперская
        ±39 Фланцевый выход
        10,800 15,800 4 36,142 4.75 10.500 330 13.75 14.00 109,000 3,296 Фланец
        31,134 Ссылка
        1301RD6H64-330 1301RD Имперская
        ±39 Фланцевый выход
        10,800 15,800 6 40,172 4.75 10.500 330 13.75 14.00 109,000 3,296 Фланец
        35,458 Ссылка
        1301RD8H80-330 1301RD Имперская
        ±39 Фланцевый выход
        10,800 15,800 8 52,744 4.75 10.500 330 13.75 14.00 109,000 3,392 Фланец
        44,639 Ссылка
        1301RD12H64-330 1301RD Имперская
        ±39 Фланцевый выход
        10,800 15,800 12 40,293 4.75 10.500 330 13.75 14.00 109,000 3,296 Фланец
        34,920 Ссылка
        1301RD16H56-330 1301RD Имперская
        ±39 Фланцевый выход
        10,800 15,800 16 31,894 4.75 10.500 330 13.75 14.00 109,000 3,201 Фланец
        29,286 Ссылка
        1801RD2H80-330 1801RD Имперская
        ±27 Фланцевый выход
        12,600 14,800 2 56,650 7.00 13.880 330 14.50 15.00 107,000 7,672 Фланец
        48,320 Ссылка
        1801RD3H80-330 1801RD Имперская
        ±27 Фланцевый выход
        12,600 14,800 3 83,260 7.00 13.880 330 14.50 15.00 107,000 7,672 Фланец
        84,287 Ссылка
        1801RD4H80-330 1801RD Имперская
        ±27 Фланцевый выход
        12,600 14,800 4 85,332 7.00 13.880 330 14.50 15.00 107,000 7,672 Фланец
        78,635 Ссылка
        1801RD6H80-330 1801RD Имперская
        ±27 Фланцевый выход
        12,600 14,800 6 84,517 7.00 13.880 330 14.50 15.00 107,000 7,672 Фланец
        88,897 Ссылка
        1801RD8H64-330 1801RD Имперская
        ±27 Фланцевый выход
        12,600 14,800 8 58,644 7.00 13.880 330 14.50 15.00 107,000 7,090 Фланец
        62,817 Ссылка
        1801RD12H96-330 1801RD Имперская
        ±27 Фланцевый выход
        12,600 14,800 12 112,773 7.00 13.880 330 14.50 15.00 107,000 8,963 Фланец
        119,030 Ссылка
        1801RD16H80-330 1801RD Имперская
        ±27 Фланцевый выход
        12,600 14,800 16 85,351 7.00 13.880 330 14.50 15.00 107,000 8,371 Фланец
        89,218 Ссылка
        Поделиться
        Назад к списку
        Услуги
        Производство роботизированных комплексов
        Аудит производства на предмет возможности автоматизации
        Модернизация существующего производства
        Проектирование и производство специализированной и нестандартной оснастки
        Производство металлоконструкций
        Работы по металлообработке
        Сварка полуавтоматом (MIG/MAG)
        Продукция
        Сборочно-сварочные столы
        Оснастка для сварочных столов
        Промышленная автоматизация
        Вращатели и подъемники
        Оборудование для приварки крепежа
        Приварной крепеж
        Специализированные решения для сварки крупногабаритных изделий
        Универсальные зажимы
        Сварочные аппараты
        Вакуумные траверсы VACU-LIFT
        Зачистные станки RWT
        Инструмент Bessey
        Системы аспирации
        Аппараты лазерной сварки/резки/зачистки JNCS
        Станки лазерной резки MEKOTEK
        Решения для учебных заведений
        Машины контактной сварки
        Компания
        О компании
        Наши сотрудники
        Новости
        Наши партнеры
        Отзывы
        Выставки и мероприятия
        Вопрос ответ
        Реквизиты
        Вакансии
        Наши проекты
        Контакты
        Подписка на рассылку
        +7(495)787-49-12
        Заказать звонок
        ask@vektor-grupp.ru
        г. Москва, ул. Годовикова, д. 9, стр.13 — «БЦ Калибр»
        • Вконтакте
        • Telegram
        • YouTube
        Версия для печати
        Политика конфиденциальности


        Яндекс.Метрика
        © 2025

        Все права защищены и охраняются законом. Перепечатка материалов и использование фотографий допускается только с письменного разрешения владельцев сайта и при наличии активной ссылки на vektor-grupp.ru. Информация на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ.

        Рассчитать стоимость роботокомплекса

        Заполните необходимые данные и мы рассчитаем стоимость Вашего роботизированного комплекса
        Сварка
        Механическая обработка/сверление
        Гибка листового металла
        Перемещение
        Нанесение покрытий/герметиков
        Термическая резка
        Сборка
        Коллаборативный робот для работы совместно с человеком
        Учебная ячейка
        Другая задача
        Свариваемый материал*
        Сталь углеродистая
        Легированная сталь
        Алюминий
        Другое (свободный вариант)
        Вы выбрали пункт “Другое”. Необходимо указать свариваемый материал
        Вы выбрали пункт “Другое”. Необходимо указать метод сварки
        Метод сварки*
        Сварка плавящимся электродом в среде защитных газов (MIG/MAG сварка)
        Сварка неплавящимся электродом в среде защитных газов
        Контактная сварка
        Другое (свободный вариант)
        Плоская
        Объемная
        Необходимость вращения детали*
        Требуется
        Не требуется
        До 1000мм
        От 1000 до 2500
        Более 2500
        Прикрепить чертёж или фото изделия
        Прикрепить ТЗ (если имеется)
        Вы выбрали пункт “Другое”. Необходимо указать вид обработки
        Сверление
        Фрезерование
        Обрезка
        Другое (свободный вариант)
        Материал*
        Мягкие материалы (пенопласт, мягкие породы дерева и т.п.)
        Дерево, модельный пластик
        Металл
        Камень
        Другое (свободный вариант)
        Вы выбрали пункт “Другое”. Необходимо указать материал
        Необходимость вращения детали*
        Да
        Нет
        Прикрепить чертёж или фото изделия
        Подключение к существующему прессу
        Необходим робот с гибочным прессом
        Другое (свободный вариант)
        Вы выбрали пункт “Другое”. Необходимо указать вариант подключение к прессу
        Сталь
        Нержавеющая сталь
        Алюминий
        Другое (свободный вариант)
        Вы выбрали пункт “Другое”. Необходимо указать материал
        Прикрепить чертёж или фото изделия
        Техническая документация на пресс (если имеется)
        Назначение*
        Забор с конвейера (паллетирование)
        Укладка на конвейер (депаллетирование)
        Работа со станками с ЧПУ
        Складирование
        Другое (свободный вариант ответа)
        Вы выбрали пункт “Другое”. Необходимо указать назначение
        Прикрепить ТЗ (если имеется)
        Добавить комментарий
        Вид покрытия*
        Лако-красочные материалы
        Упрочняющие покрытия (напр. плазменное напыление)
        Герметик
        Другое (свободный вариант ответа)
        Вы выбрали пункт “Другое”. Необходимо указать свариваемый материал
        Прикрепить чертеж/ фото (если имеется)
        Прикрепить ТЗ (если имеется)
        Добавить комментарий
        Лазерная резка
        Плазменная резка
        Газовая резка
        В одной плоскости
        В нескольких плоскостях
        Необходимость вращения детали*
        Требуется
        Не требуется
        Прикрепить чертеж/ фото (если имеется)
        Прикрепить ТЗ (если имеется)
        Добавить комментарий
        1
        2-5
        Более 5-ти
        Дополнительный инструмент, требуемый для процесса сборки*
        Гайковерт
        Пресс
        Инструмент для подачи крепежных элементов
        Другое (свободный вариант ответа)
        Вы выбрали пункт “Другое”. Необходимо указать метод сварки
        Да
        Нет
        Прикрепить чертеж/ фото (если имеется)
        Прикрепить ТЗ (если имеется)
        Добавить комментарий
        Описание задачи*
        Прикрепить чертеж/ фото (если имеется)
        Добавить комментарий
        Технология*
        Сварка
        Механическая обработка
        Перемещение
        Термическая резка
        Работа с техническим зрением
        Другое (свободный вариант ответа)
        Вы выбрали пункт “Другое”. Необходимо указать технологию
        Добавить комментарий

        Подбор станка

        После заполнения опросного листа мы пришлем Вам предложение на зачистной станок под Ваши задачи
        Сталь
        Нержавеющая сталь
        Алюминий
        Бронза
        Титан
        Медь
        Другое (свободный ответ)
        Вы выбрали пункт “Другое”. Необходимо указать свариваемый материал
        Плазменная резка
        Лазерная резка
        Штамповка
        Цель обработки*
        Коррекция детали (снятие грата)
        Скругление углов
        Полировка
        Снятие оксидной пленки
        Меньше 50Х50 мм
        50х50 мм – 100Х100 мм
        100Х100 мм – 300х300 мм
        Более 300х300 мм
        Меньше 650 мм
        651-1100 мм
        1101 – 1300 мм
        1301 – 1600 мм
        Особые требования к изделию

        Подобрать траверсу

        Заполните опросный лист и наши специалисты подберут подходящую именно Вам траверсу
        Листовой металл
        Камень
        Стекло
        Дерево/ДСП
        Пластик
        Трубы
        Другое (свободный вариант)
        Вы выбрали пункт “Другое”. Необходимо указать вид груза
        Гладкая
        Пористая
        Перфорированная
        Рифленая
        Условия использования*
        В цеху
        На улице
        Энергонезависимая – не требуется подключение электроэнергии для работы вакуумного насоса
        Энергозависимая
        Энергозависимая автономная (наличие генератора для подключения)
        Особые требования к изделию
        Прикрепить ТЗ, чертеж и пр.

        0
        Ваша корзина пуста
        Исправить это просто: выберите в каталоге интересующий товар и нажмите кнопку «В корзину»
        В каталог
        Заказать звонок
        Написать сообщение
