| Продукт |
Вертикальный ход зажима (дюймы)
|
Ход при вращении (дюймы)
|
Направление поворота
|
Монтаж |
Диаметр цилиндра
|
Сила зажима при 5 бар [72 фунтов на кв. Дюйм]
|
Удар |
Размер воздушного порта
|
Расход воздуха (на двойной ход при 7 фунтах на кв. Дюйм) (дюйм³)
|
Масса | Скачать CAD-файл |
| 953092 | Ссылка | ||||||||||
| 952292 | Ссылка | ||||||||||
| 954092 | Ссылка | ||||||||||
| 955092 | Ссылка | ||||||||||
| 9522-2L | 0.50 | 0.00 | LH |
Блок: Боковой фланец, резьбовое отверстие, стандартный
|
0.86 | 34 | 0.500 | M5 | 0.004 | 0.68 | Ссылка |
| 9522-2R | 0.50 | 0.00 | RH | Блок: Боковой фланец, резьбовое отверстие, стандартный | 0.86 | 34 | 0.500 | M5 | 0.004 | 0.68 | Ссылка |
| 9530-2L | 0.79 | 0.00 | LH | Блок: Боковой фланец, резьбовое отверстие, стандартный | 1.26 | 76 | 0.790 | 1/8 NPT | 0.010 | 1.25 | Ссылка |
| 9530-2GL | 0.79 | 0.00 | LH | Блок: Боковой фланец, резьбовое отверстие, стандартный | 1.26 | 76 | 0.790 | G-1/8 | 0.010 | 1.25 | Ссылка |
| 9530-2R | 0.79 | 0.00 | RH | Блок: Боковой фланец, резьбовое отверстие, стандартный | 1.26 | 76 | 0.790 | 1/8 NPT | 0.010 | 1.25 | Ссылка |
| 9530-2GR | 0.79 | 0.00 | RH | Блок: Боковой фланец, резьбовое отверстие, стандартный | 1.26 | 76 | 0.790 | G-1/8 | 0.010 | 1.25 | Ссылка |
| 9540-2L | 0.79 | 0.00 | LH | Блок: Боковой фланец, резьбовое отверстие, стандартный | 1.57 | 123 | 0.790 | 1/8 NPT | 0.016 | 1.98 | Ссылка |
| 9540-2GL | 0.79 | 0.00 | LH | Блок: Боковой фланец, резьбовое отверстие, стандартный | 1.57 | 123 | 0.790 | G-1/8 | 0.016 | 1.98 | Ссылка |
| 9540-2R | 0.79 | 0.00 | RH | Блок: Боковой фланец, резьбовое отверстие, стандартный | 1.57 | 123 | 0.790 | 1/8 NPT | 0.016 | 1.98 | Ссылка |
| 9540-2GR | 0.79 | 0.00 | RH | Блок: Боковой фланец, резьбовое отверстие, стандартный | 1.57 | 123 | 0.790 | G-1/8 | 0.016 | 1.98 | Ссылка |
| 9550-2L | 0.79 | 0.00 | LH | Блок: Боковой фланец, резьбовое отверстие, стандартный | 1.97 | 196 | 0.790 | 1/8 NPT | 0.026 | 3.33 | Ссылка |
| 9550-2GL | 0.79 | 0.00 | LH | Блок: Боковой фланец, резьбовое отверстие, стандартный | 1.97 | 196 | 0.790 | G-1/8 | 0.026 | 3.33 | Ссылка |
| 9550-2R | 0.79 | 0.00 | RH | Блок: Боковой фланец, резьбовое отверстие, стандартный | 1.97 | 196 | 0.790 | 1/8 NPT | 0.026 | 3.33 | Ссылка |
| 9550-2GR | 0.79 | 0.00 | RH | Блок: Боковой фланец, резьбовое отверстие, стандартный | 1.97 | 196 | 0.790 | G-1/8 | 0.026 | 3.33 | Ссылка |

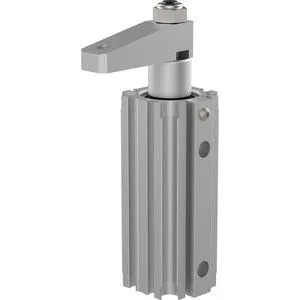

Пневматические поворотные зажимы – 9500 серии
Пневматические поворотные зажимы Destaco серии 9500 предназначены для сборки, сварки и легкой обработки в ограниченном пространстве. Эти модели оснащены приварным кожухом для защиты стержня на протяжении всего хода. Их также можно установить на любую поверхность с помощью дополнительного монтажного комплекта на боковом фланце, и они предназначены для подключения датчиков.
