| Продукт |
Вертикальный ход зажима (дюймы)
|
Ход при вращении (дюймы)
|
Направление поворота
|
Монтаж |
Диаметр цилиндра
|
Готовность датчика |
Сила зажима при 5 бар [72 фунтов на кв. Дюйм]
|
Удар |
Размер воздушного порта
|
Расход воздуха (на двойной ход при 7 фунтах на кв. Дюйм) (дюйм³)
|
Масса | Скачать CAD-файл |
| 89R32-00 | Ссылка | |||||||||||
| 89R50-00 | Ссылка | |||||||||||
| 89R20-00 | Ссылка | |||||||||||
| 89R63-00 | Ссылка | |||||||||||
| 89R40-00 | Ссылка | |||||||||||
| 89R20-010-2 | 0.39 | 0.43 | LH & RH |
Блочный стиль
|
0.79 | Да | 18 | 0.830 | M5 | 0.002 | 0.66 | Ссылка |
| 89R32-010-2 | 0.39 | 0.61 | LH, RH, Прямой | Блочный стиль | 1.26 | Да | 55 | 1.100 | G-1/8 | 0.009 | 1.32 | Ссылка |
| 89R40-010-2 | 0.39 | 0.85 | LH, RH, Прямой | Блочный стиль | 1.57 |
Да |
85 | 1.240 | G-1/8 | 0.015 | 2.09 | Ссылка |
| 89R40-025-2 | 0.98 | 0.85 | LH, RH, Прямой | Блочный стиль | 1.57 | Да | 85 | 1.830 | G-1/8 | 0.022 | 2.43 | Ссылка |
| 89R50-025-2 | 0.98 | 1.06 | LH, RH, Прямой | Блочный стиль | 1.97 |
Да |
137 | 2.500 | G-1/8 | 0.040 | 3.97 | Ссылка |
| 89R63-025-2 | 0.98 | 1.32 | LH, RH, Прямой | Блочный стиль | 2.48 |
Да |
217 | 2.300 | G-1/4 | 0.072 | 6.17 | Ссылка |

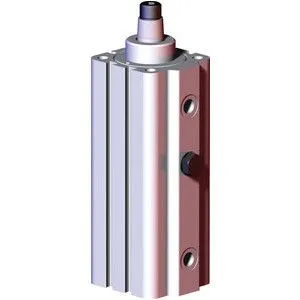

Пневматические поворотные зажимы – 89R серии
Пневматические поворотные зажимы Destaco серии 89R отличаются компактной конструкцией и высокой надежностью, что делает эти поворотные зажимы подходящими для применений, где требуется быстрый и беспрепятственный доступ к зажимной станции. Новый, обновленный дизайн вмещает 4 мм круглые переключатели, а также переключатели с Т-образным пазом 6,5 мм X 5 мм. Эти пневматические зажимы имеют возможность подключения к датчику, направление поворота, которое можно регулировать в поле влево или вправо, и были протестированы в течение нескольких миллионов циклов.
