| Продукт |
Вертикальный ход зажима (дюймы)
|
Ход при вращении (дюймы)
|
Направление поворота
|
Монтаж |
Диаметр цилиндра
|
Готовность датчика |
Сила зажима при 5 бар [72 фунтов на кв. Дюйм]
|
Удар |
Размер воздушного порта
|
Расход воздуха (на двойной ход при 7 фунтах на кв. Дюйм) (дюйм³)
|
Масса | Скачать CAD-файл |
| 905516 | Ссылка | |||||||||||
| 051-187-160 | 0.25 | Ссылка | ||||||||||
| 905518 | Ссылка | |||||||||||
| 905519 | Ссылка | |||||||||||
| 905517 | Ссылка | |||||||||||
| 051-225-160 | 0.40 | Ссылка | ||||||||||
| 051-150-160 | 0.13 | Ссылка | ||||||||||
| 051-250-160 | 0.44 | Ссылка | ||||||||||
| 035-125-190 | 0.53 | 0.51 | RH |
Резьбовое тело
|
0.98 | Нет | 20 | 1.040 | 10-32 | 0.005 | 0.56 | Ссылка |
| 035-125-290 | 0.53 | 0.51 | LH | Резьбовое тело | 0.98 |
Нет |
20 | 1.040 | 10-32 | 0.005 | 0.56 | Ссылка |
| 035-132-190 | 0.57 | 0.56 | RH | Резьбовое тело | 1.26 |
Нет |
30 | 1.130 | 1/8 NPT | 0.008 | 0.94 | Ссылка |
| 035-132-290 | 0.57 | 0.56 | LH | Резьбовое тело | 1.26 |
Нет |
30 | 1.130 | 1/8 NPT | 0.008 | 0.94 | Ссылка |
| 035-140-190 | 0.63 | 0.57 | RH | Резьбовое тело | 1.57 |
Нет |
60 | 1.200 | 1/8 NPT | 0.015 | 1.31 | Ссылка |
| 035-140-290 | 0.63 | 0.57 | LH | Резьбовое тело | 1.57 | Нет | 60 | 1.200 | 1/8 NPT | 0.015 | 1.31 | Ссылка |
| 035-150-190 | 0.55 | 0.63 | RH | Резьбовое тело | 1.97 | Нет | 69 | 1.180 | 1/8 NPT | 0.023 | 1.81 | Ссылка |
| 035-150-290 | 0.55 | 0.63 | LH | Резьбовое тело | 1.97 | Нет | 69 | 1.180 | 1/8 NPT | 0.023 | 1.81 | Ссылка |
| 035-225-190 | 0.51 | 0.54 | RH |
Фланцевое тело
|
0.98 | Нет | 20 | 1.050 | 10-32 | 0.005 | 0.56 | Ссылка |
| 035-225-290 | 0.51 | 0.54 | LH | Фланцевое тело | 0.98 | Нет | 20 | 1.050 | 10-32 | 0.005 | 0.56 | Ссылка |
| 035-232-190 | 0.49 | 0.57 | RH | Фланцевое тело | 1.26 | Нет | 30 | 1.060 | 1/8 NPT | 0.008 | 1.13 | Ссылка |
| 035-232-290 | 0.49 | 0.57 | LH | Фланцевое тело | 1.26 |
Нет |
30 | 1.060 | 1/8 NPT | 0.008 | 1.13 | Ссылка |
| 035-240-190 | 0.52 | 0.57 | RH | Фланцевое тело | 1.57 | Нет | 60 | 1.090 | 1/8 NPT | 0.015 | 1.40 | Ссылка |
| 035-240-290 | 0.52 | 0.57 | LH | Фланцевое тело | 1.57 | Нет | 60 | 1.090 | 1/8 NPT | 0.015 | 1.40 | Ссылка |
| 035-250-190 | 0.51 | 0.63 | RH | Фланцевое тело | 1.97 | Нет | 69 | 1.130 | 1/8 NPT | 0.023 | 1.90 | Ссылка |
| 035-250-290 | 0.51 | 0.63 | LH | Фланцевое тело | 1.97 | Нет | 69 | 1.130 | 1/8 NPT | 0.023 | 1.90 | Ссылка |

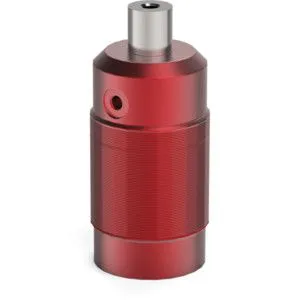

Пневматические поворотно-тяговые зажимы– 035 серии
Пневматические поворотно-вытяжные зажимы Destaco серии 035 разработаны для применений, не требующих гидравлической энергии. Эти быстродействующие зажимы могут создавать зажимное усилие до 50 фунтов из производственного воздуха. Эта серия включает в себя два типа рычагов, конструкцию рычага с двойной блокировкой, которая крепится болтами к поршневому валу, а затем по диаметру вала для дополнительной жесткости, а также вариант корпуса с фланцем или резьбой.
