| Продукт |
Диаметр цилиндра
|
Размер резьбы корпуса
|
Сила зажима при 5 бар [72 фунтов на кв. Дюйм]
|
Размер воздушного порта
|
Расход воздуха (на двойной ход при 7 фунтах на кв. Дюйм) (дюйм³)
|
Вертикальный ход зажима (дюймы)
|
Порт
|
Скачать CAD-файл |
| 872500 | Ссылка | |||||||
| 875000 | Ссылка | |||||||
| 873500 | Ссылка | |||||||
| 874000 | Ссылка | |||||||
| 8725 | 0.98 | M40X1.50 | 43 | M5 x 0.8 | 0.004 | 0.10 |
Стандартные порты
|
Ссылка |
| 8732 | 1.26 | M50X1.50 | 64 | 1/8 NPT | 0.008 | 0.12 | Стандартные порты | Ссылка |
| 8732G | 1.26 | M50X1.50 | 64 | G-1/8 | 0.008 | 0.12 |
G Порты
|
Ссылка |
| 8740 | 1.57 | M55X1.50 | 106 | 1/8 NPT | 0.014 | 0.12 | Стандартные порты | Ссылка |
| 8740G | 1.57 | M55X1.50 | 106 | G-1/8 | 0.014 | 0.12 | G Порты | Ссылка |
| 8750 | 1.97 | M65X1.50 | 167 | 1/8 NPT | 0.023 | 0.15 | Стандартные порты | Ссылка |
| 8750G | 1.97 | M65X1.50 | 167 | G-1/8 | 0.023 | 0.15 | G Порты | Ссылка |
| 872550 | M40X1.50 | Ссылка | ||||||
| 873250 | M50X1.50 | Ссылка | ||||||
| 874050 | M55X1.50 | Ссылка | ||||||
| 875050 | M65X1.50 | Ссылка |

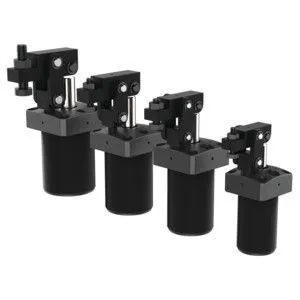

Пневматические поворотные зажимы с рычагом – серия 8700
Пневматический рычажный зажим Destaco серии 8700 с зажимным рычагом, который изгибается вверх и в сторону, удерживает ваши детали в ограниченном пространстве. Зажим рычага 8700 доступен с 4 размерами отверстий: 25 мм, 32 мм, 40 мм и 55 мм. Эта модель доступна в трех конфигурациях для настройки положения рук и монтажа.
