| Продукт |
Тип продукта
|
Максимально зажимная сила
|
Прямой ход
|
Рабочий ход
|
Сила поршня при прямом ходе при 6 бар (фунт-сила)
|
Расход воздуха на двойной ход при 6 бар (фут3)
|
Расход воздуха на двойной ход при 87 фунт / кв.дюйм (фут3)
|
Диаметр цилиндра
|
Масса | Скачать CAD-файл |
| K1000-120-7-1 |
Шток поршня с наружной резьбой
|
2,248 | 4.720 | 0.276 | 393 | 5.350 | 0.19 | 2.48 | 11.50 | Ссылка |
| K1000-120-7-A | Шток поршня с наружной резьбой | 2,248 | 4.720 | 0.276 | 393 | 5.350 | 0.19 | 2.48 | 11.50 | Ссылка |
| K1000-15-7-1 | Шток поршня с наружной резьбой | 2,248 | 0.590 | 0.276 | 393 | 2.200 | 0.08 | 2.48 | 7.90 | Ссылка |
| K1000-15-7-A | Шток поршня с наружной резьбой | 2,248 | 0.590 | 0.276 | 393 | 2.200 | 0.08 | 2.48 | 7.90 | Ссылка |
| K1000-200-7-1 | Шток поршня с наружной резьбой | 2,248 | 7.870 | 0.276 | 393 | 7.740 | 0.27 | 2.48 | 14.10 | Ссылка |
| K1000-200-7-A | Шток поршня с наружной резьбой | 2,248 | 7.870 | 0.276 | 393 | 7.740 | 0.27 | 2.48 | 14.10 | Ссылка |
| K1000-30-7-1 | Шток поршня с наружной резьбой | 2,248 | 1.180 | 0.276 | 393 | 2.660 | 0.09 | 2.48 | 8.40 | Ссылка |
| K1000-30-7-A | Шток поршня с наружной резьбой | 2,248 | 1.180 | 0.276 | 393 | 2.660 | 0.09 | 2.48 | 8.40 | Ссылка |
| K1000-50-7-1 | Шток поршня с наружной резьбой | 2,248 | 1.970 | 0.276 | 393 | 3.260 | 0.12 | 2.48 | 9.00 | Ссылка |
| K1000-50-7-A | Шток поршня с наружной резьбой | 2,248 | 1.970 | 0.276 | 393 | 3.260 | 0.12 | 2.48 | 9.00 | Ссылка |
| K1000-70-7-1 | Шток поршня с наружной резьбой | 2,248 | 2.760 | 0.276 | 393 | 3.850 | 0.14 | 2.48 | 9.70 | Ссылка |
| K1000-70-7-A |
Шток поршня с наружной резьбой |
2,248 | 2.760 | 0.276 | 393 | 3.850 | 0.14 | 2.48 | 9.70 | Ссылка |
| K3000-120-6-1 | Шток поршня с наружной резьбой | 6,744 | 4.720 | 0.236 | 674 | 9.540 | 0.34 | 3.35 | 36.60 | Ссылка |
| K3000-120-6-A | Шток поршня с наружной резьбой | 6,744 | 4.720 | 0.236 | 674 | 9.540 | 0.34 | 3.35 | 36.60 | Ссылка |
| K3000-15-6-1 | Шток поршня с наружной резьбой | 6,744 | 0.590 | 0.236 | 674 | 4.480 | 0.16 | 3.35 | 26.00 | Ссылка |
| K3000-15-6-A | Шток поршня с наружной резьбой | 6,744 | 0.590 | 0.236 | 674 | 4.480 | 0.16 | 3.35 | 26.00 | Ссылка |
| K3000-200-6-1 | Шток поршня с наружной резьбой | 6,744 | 7.870 | 0.236 | 674 | 13.400 | 0.47 | 3.35 | 44.50 | Ссылка |
| K3000-200-6-A | Шток поршня с наружной резьбой | 6,744 | 7.870 | 0.236 | 674 | 13.400 | 0.47 | 3.35 | 44.50 | Ссылка |
| K3000-30-6-1 | Шток поршня с наружной резьбой | 6,744 | 1.180 | 0.236 | 674 | 5.200 | 0.18 | 3.35 | 27.60 | Ссылка |
| K3000-30-6-A | Шток поршня с наружной резьбой | 6,744 | 1.180 | 0.236 | 674 | 5.200 | 0.18 | 3.35 | 27.60 | Ссылка |
| K3000-50-6-1 | Шток поршня с наружной резьбой | 6,744 | 1.970 | 0.236 | 674 | 6.170 | 0.22 | 3.35 | 29.50 | Ссылка |
| K3000-50-6-A | Шток поршня с наружной резьбой | 6,744 | 1.970 | 0.236 | 674 | 6.170 | 0.22 | 3.35 | 29.50 | Ссылка |
| K3000-70-6-1 | Шток поршня с наружной резьбой | 6,744 | 2.760 | 0.236 | 674 | 7.130 | 0.25 | 3.35 | 31.50 | Ссылка |
| K3000-70-6-A | Шток поршня с наружной резьбой | 6,744 | 2.760 | 0.236 | 674 | 7.130 | 0.25 | 3.35 | 31.50 | Ссылка |
| K400-120-6-1 | Шток поршня с наружной резьбой | 899 | 4.720 | 0.236 | 153 | 1.980 | 0.07 | 1.75 | 3.30 | Ссылка |
| K400-120-6-A | Шток поршня с наружной резьбой | 899 | 4.720 | 0.236 | 153 | 1.980 | 0.07 | 1.75 | 3.30 | Ссылка |
| K400-15-6-1 | Шток поршня с наружной резьбой | 899 | 0.590 | 0.236 | 153 | 0.710 | 0.03 | 1.75 | 2.60 | Ссылка |
| K400-15-6-A | Шток поршня с наружной резьбой | 899 | 0.590 | 0.236 | 153 | 0.710 | 0.03 | 1.75 | 2.60 | Ссылка |
| K400-200-6-1 | Шток поршня с наружной резьбой | 899 | 7.870 | 0.236 | 153 | 2.940 | 0.10 | 1.75 | 3.70 | Ссылка |
| K400-200-6-A | Шток поршня с наружной резьбой | 899 | 7.870 | 0.236 | 153 | 2.940 | 0.10 | 1.75 | 3.70 | Ссылка |
| K400-30-6-1 | Шток поршня с наружной резьбой | 899 | 1.180 | 0.236 | 153 | 0.890 | 0.03 | 1.75 | 2.80 | Ссылка |
| K400-30-6-A | Шток поршня с наружной резьбой | 899 | 1.180 | 0.236 | 153 | 0.890 | 0.03 | 1.75 | 2.80 | Ссылка |
| K400-50-6-1 | Шток поршня с наружной резьбой | 899 | 1.970 | 0.236 | 153 | 1.140 | 0.04 | 1.75 | 2.90 | Ссылка |
| K400-50-6-A | Шток поршня с наружной резьбой | 899 | 1.970 | 0.236 | 153 | 1.140 | 0.04 | 1.75 | 2.90 | Ссылка |
| K400-70-6-1 | Шток поршня с наружной резьбой | 899 | 2.760 | 0.236 | 153 | 1.380 | 0.05 | 1.75 | 3.00 | Ссылка |
| K400-70-6-A | Шток поршня с наружной резьбой | 899 | 2.760 | 0.236 | 153 | 1.380 | 0.05 | 1.75 | 3.00 | Ссылка |
| K4500-120-6-1 | Шток поршня с наружной резьбой | 10,116 | 4.720 | 0.236 | 944 | 13.200 | 0.47 | 3.94 | 39.90 | Ссылка |
| K4500-120-6-A | Шток поршня с наружной резьбой | 10,116 | 4.720 | 0.236 | 944 | 13.200 | 0.47 | 3.94 | 39.90 | Ссылка |
| K4500-15-6-1 | Шток поршня с наружной резьбой | 10,116 | 0.590 | 0.236 | 944 | 6.180 | 0.22 | 3.94 | 29.30 | Ссылка |
| K4500-15-6-A | Шток поршня с наружной резьбой | 10,116 | 0.590 | 0.236 | 944 | 6.180 | 0.22 | 3.94 | 29.30 | Ссылка |
| K4500-200-6-1 | Шток поршня с наружной резьбой | 10,116 | 7.870 | 0.236 | 944 | 18.500 | 0.65 | 3.94 | 47.80 | Ссылка |
| K4500-200-6-A |
Шток поршня с наружной резьбой |
10,116 | 7.870 | 0.236 | 944 | 18.500 | 0.65 | 3.94 | 47.80 | Ссылка |
| K4500-30-6-1 | Шток поршня с наружной резьбой | 10,116 | 1.180 | 0.236 | 944 | 7.170 | 0.25 | 3.94 | 30.90 | Ссылка |
| K4500-30-6-A | Шток поршня с наружной резьбой | 10,116 | 1.180 | 0.236 | 944 | 7.170 | 0.25 | 3.94 | 3.90 | Ссылка |
| K4500-50-6-1 | Шток поршня с наружной резьбой | 10,116 | 1.970 | 0.236 | 944 | 8.500 | 0.30 | 3.94 | 33.10 | Ссылка |
| K4500-50-6-A | Шток поршня с наружной резьбой | 10,116 | 1.970 | 0.236 | 944 | 8.500 | 0.30 | 3.94 | 33.10 | Ссылка |
| K4500-70-6-1 | Шток поршня с наружной резьбой | 10,116 | 2.760 | 0.236 | 944 | 9.830 | 0.35 | 3.94 | 34.80 | Ссылка |
| K4500-70-6-A | Шток поршня с наружной резьбой | 10,116 | 2.760 | 0.236 | 944 | 9.830 | 0.35 | 3.94 | 34.80 | Ссылка |
| K600-120-6-1 | Шток поршня с наружной резьбой | 1,350 | 4.720 | 0.236 | 238 | 3.500 | 0.12 | 1.97 | 6.00 | Ссылка |
| K600-120-6-A | Шток поршня с наружной резьбой | 1,350 | 4.720 | 0.236 | 238 | 3.500 | 0.12 | 1.97 | 6.00 | Ссылка |
| K600-15-6-1 | Шток поршня с наружной резьбой | 1,350 | 0.590 | 0.236 | 238 | 1.340 | 0.05 | 1.97 | 4.50 | Ссылка |
| K600-15-6-A | Шток поршня с наружной резьбой | 1,350 | 0.590 | 0.236 | 238 | 1.340 | 0.47 | 1.97 | 4.50 | Ссылка |
| K600-200-6-1 | Шток поршня с наружной резьбой | 1,350 | 7.870 | 0.236 | 238 | 5.150 | 0.18 | 1.97 | 7.10 | Ссылка |
| K600-200-6-A | Шток поршня с наружной резьбой | 1,350 | 7.870 | 0.236 | 238 | 5.150 | 0.18 | 1.97 | 7.10 | Ссылка |
| K600-30-6-1 | Шток поршня с наружной резьбой | 1,350 | 1.180 | 0.236 | 238 | 1.650 | 0.06 | 1.97 | 4.70 | Ссылка |
| K600-30-6-A | Шток поршня с наружной резьбой | 1,350 | 1.180 | 0.236 | 238 | 1.650 | 0.06 | 1.97 | 4.70 | Ссылка |
| K600-50-6-1 | Шток поршня с наружной резьбой | 1,350 | 1.970 | 0.236 | 238 | 2.060 | 0.07 | 1.97 | 5.10 | Ссылка |
| K600-50-6-A | Шток поршня с наружной резьбой | 1,350 | 1.970 | 0.236 | 238 | 2.060 | 0.07 | 1.97 | 5.10 | Ссылка |
| K600-70-6-1 | Шток поршня с наружной резьбой | 1,350 | 2.760 | 0.236 | 238 | 2.470 | 0.09 | 1.97 | 5.30 | Ссылка |
| K600-70-6-A |
Шток поршня с наружной резьбой
|
1,350 | 2.760 | 0.236 | 238 | 2.470 | 0.09 | 1.97 | 5.30 | Ссылка |

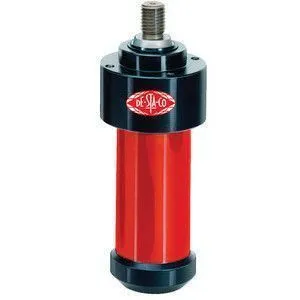

Пневматические зажимы- K серии
Пневматический силовой цилиндр Destaco серии K спроектирован со штоком поршня с наружной резьбой и может обеспечивать усилие штока более 13000 фунтов-силы (60 кН) в простом корпусе, работающем только на пневматике двойного действия. Принцип действия основан на принципе клинового рычага. Эти цилиндры двустороннего действия имеют два шага хода: прямой ход для перемещения на определенное расстояние и рабочий ход с усиленной силой на коротком (6-7 мм) расстоянии. Усилие на штоке в диапазоне прямого хода такое же, как у традиционного пневматического цилиндра; сила тяги в диапазоне рабочего хода имеет механическое преимущество до 10: 1. Пневматический силовой цилиндр идеально подходит в качестве источника питания для инструментов и устройств для следующих применений - зажима, штамповки, штамповки, надрезания, чеканки, клепки, прессования и зажима.
