| Продукт |
Крутящий момент зажимного рычага при 5 бар
|
Угол открытия
|
Удерживающий момент (макс.)
|
Масса |
Рычаг руки
|
Конфигурация |
Диаметр цилиндра
|
Стиль зажимного рычага | Скачать CAD-файл |
| TCC-2BXX004XXX | 89 | 5-135° | 280 | 3.30 | Нет |
Стандартный цилиндр | Цилиндр с фиксатором открытого положения | Цилиндр с разблокируемым обратным клапаном | Цилиндр с фиксатором штока поршня
|
1.57 |
U-образный рычаг (центр)
|
Ссылка |
| TCC-2EXX004XXX | 89 | 5-135° | 280 | 3.30 |
Нет |
Стандартный цилиндр | Цилиндр с фиксатором открытого положения | Цилиндр с разблокируемым обратным клапаном | Цилиндр с фиксатором штока поршня |
1.57 |
U-образный рычаг (центр) |
Ссылка |
| TCC-2EXX005XXX | 199 | 5-135° | 960 | 6.16 |
Нет |
Стандартный цилиндр | Цилиндр с фиксатором открытого положения | Цилиндр с разблокируемым обратным клапаном | Цилиндр с фиксатором штока поршня |
1.97 |
U-образный рычаг (центр) |
Ссылка |
| TCC-2EXX006XXX | 310 | 5-135° | 1,325 | 8.36 |
Нет |
Стандартный цилиндр | Цилиндр с фиксатором открытого положения | Цилиндр с разблокируемым обратным клапаном | Цилиндр с фиксатором штока поршня | 2.48 |
U-образный рычаг (центр) |
Ссылка |
| TCC-2NXX006XXX | 310 | 5-135° | 1,325 | 8.36 |
Нет |
Стандартный цилиндр | Цилиндр с фиксатором открытого положения | Цилиндр с разблокируемым обратным клапаном | Цилиндр с фиксатором штока поршня |
2.48 |
U-образный рычаг (центр) |
Ссылка |

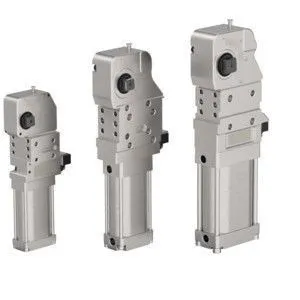

Пневматические зажимы с компенсация допуска - серия tcc-2e
Новая серия TCC добавляет большую гибкость, предлагая компенсацию допусков, позволяя зажиму саморегулироваться в пределах трех градусов перемещения зажимного рычага без использования прокладок. Серия TCC хорошо подходит для ряда применений, включая ручную и автоматическую сварку приспособлений, позиционирование и определение местоположения. Серия TCC доступна в трех размерах: 40, 50 и 63.
