| Продукт |
Имперские или метрические единицы измерения
|
Угол открытия (град.)
|
Сила захвата
|
Помощь |
Масса
|
Диаметр цилиндра
|
Открытие на челюсть
|
Смещение
|
Время срабатывания (открытое)
|
Время срабатывания (закрытое)
|
Точность (± дюйм)
|
Повторяемость (± дюйм)
|
Максимальная длина пальца
|
Класс защиты
|
Скачать CAD-файл |
| CT-32M |
Метрические
|
180 | 61 | Нет | 1.59 | 1.26 | 90 | 1.745 | 0.29 | 0.29 | 0.003 | 0.002 | 5.25 | IP43 | Ссылка |
| CT-32M-RE |
Метрические |
180 | 79 | Да | 1.83 | 1.26 | 90 | 1.745 | 0.35 | 0.26 | 0.003 | 0.002 | 5.75 | IP43 | Ссылка |
| CT-40M |
Метрические |
180 | 100 |
Нет |
2.60 | 1.57 | 90 | 3.173 | 0.41 | 0.41 | 0.004 | 0.002 | 6.00 | IP43 | Ссылка |
| CT-40M-RE |
Метрические |
180 | 133 |
Да |
3.06 | 1.57 | 90 | 3.173 | 0.47 | 0.38 | 0.004 | 0.002 | 7.00 | IP43 | Ссылка |
| CT-50M |
Метрические |
180 | 146 |
Нет |
4.01 | 1.97 | 90 | 5.614 | 0.46 | 0.46 | 0.004 | 0.002 | 8.50 | IP43 | Ссылка |
| CT-50M-RE |
Метрические |
180 | 201 |
Да |
4.87 | 1.97 | 90 | 5.614 | 0.54 | 0.42 | 0.004 | 0.002 | 9.50 | IP43 | Ссылка |
| DCT-12M |
Метрические |
180 | 7 |
Нет |
0.20 | 0.47 | 90 | 0.117 | 0.06 | 0.60 | 0.003 | 0.002 | 2.50 | IP43 | Ссылка |
| DCT-12M-RE |
Метрические |
180 | 9 |
Да |
0.26 | 0.47 | 90 | 0.117 | 0.08 | 0.05 | 0.003 | 0.002 | 3.00 | IP43 | Ссылка |
| DCT-16M |
Метрические |
180 | 16 |
Нет |
0.35 | 0.63 | 90 | 0.251 | 0.13 | 0.13 | 0.003 | 0.002 | 2.75 | IP43 | Ссылка |
| DCT-16M-RE |
Метрические |
180 | 19 |
Да |
0.44 | 0.63 | 90 | 0.251 | 0.15 | 0.12 | 0.003 | 0.002 | 3.00 | IP43 | Ссылка |
| DCT-20M |
Метрические |
180 | 25 |
Нет |
0.62 | 0.79 | 90 | 0.483 | 0.16 | 0.16 | 0.003 | 0.002 | 3.25 | IP43 | Ссылка |
| DCT-20M-RE |
Метрические |
180 | 32 |
Да |
0.73 | 0.79 | 90 | 0.483 | 0.20 | 0.14 | 0.003 | 0.002 | 3.25 | IP43 | Ссылка |
| DCT-25M |
Метрические |
180 | 35 |
Нет |
1.08 | 0.98 | 90 | 0.909 | 0.21 | 0.21 | 0.003 | 0.002 | 4.25 | IP43 | Ссылка |
| DCT-25M-RE |
Метрические |
180 | 45 |
Да |
1.26 | 0.98 | 90 | 0.909 | 0.25 | 0.19 | 0.003 | 0.002 | 4.75 | IP43 | Ссылка |

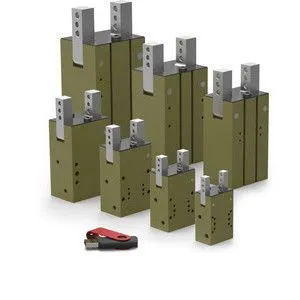

Двухкулачковые угловые захваты - DCT | Серия CT
Несколько принадлежностей (регулируемый упор, магниторезистивные или индуктивные датчики) позволяют использовать этот захват в ряде применений. Полное раскрытие челюсти (180 °) означает, что деталь может подаваться напрямую, избегая любого высвобождения со стороны робота или привода. Крепление DIRECTCONNECT™ на задней части корпуса (размеры 12-25). Стандартный монтаж сверху. Этот захват предназначен для использования в ограниченном пространстве. Его экранированная конструкция отталкивает стружку и другие твердые частицы от внутреннего приводного механизма.
