Приварной крепеж для листового металла давно и успешно применяется в различных промышленных областях: от судостроения до производства электроприборов. Однако наряду с ним существуют другие виды крепежных технологий: запрессовка, развальцовка, заклепочная технология. Наша статья поможет вам разобраться в основных преимуществах приварного крепежа по сравнению с конкурентами.
Немного о технологиях
Технология приварки крепежа основана на процессах соединения метиза с поверхностью листа за счет точечного плавления в месте соединения. Выполняется при помощи специальных сварочных аппаратов для приварки крепежа и пистолета. Существует несколько вариантов технологического процесса:
— приварка конденсаторным разрядом (CD);
— приварка электрической дугой с коротким циклом (SC);
— приварка электрической дугой (ARC);
— приварка в радиально-симметричном магнитном поле (SRM) – разработка компании Soyer.
Данная технология подходит для следующих материалов: сталь, омедненная сталь, нержавеющая сталь, алюминий, латунь.
Технология запрессовки крепежа основана на равномерном и плавном распределении давления на шляпку резьбового крепежного элемента. Метиз помещается в заготовленное отверстие на металлическом листе, после надавливания прессом металл с краев отверстия «затекает» в посадочные пазы. А зубчатый «воротник» препятствует прокручиванию. В результате образуется прочное соединение крепежа с металлическим листом. При этом на лицевой стороне не появляется выступающего контура, однако сама шляпка метиза заметна.
Для выполнения запрессовки используются ручные прессы или специальные запрессовочные станки. Данная технология подходит для следующих материалов: сталь, оцинкованная сталь, нержавеющая сталь, алюминий.
Технология развальцовки крепежа похожа на технологию запрессовки, однако крепеж имеет дополнительную «юбку», которая при надавливании раскрывается (развальцовывается) и прижимает гайку или втулку к листу.
Для установки развальцовочного крепежа используются прессы со специальным пуансоном. Данная технология подходит для следующих материалов: сталь, оцинкованная сталь, нержавеющая сталь, алюминий, латунь.
Технология заклепочного (вытяжного) крепежа связана с использованием метизов, имеющих особую рабочую часть – гильзу, которая благодаря резкому прижимному усилию или удару молотка развальцовывается, создавая неразъемное соединение с листовым металлом. Для выполнения соединения (в зависимости от вида крепежа) используются заклепочные пистолеты или ручные молотки.
Технические и технологические преимущества приварного крепежа
1. Самый высокий показатель прочности на отрыв, на сдвиг, на кручение в сравнении с другими технологиями установки крепежа на листовой металл.
2. Для установки приварного метиза на нужно делать отверстие в металле (исключение – приварная гайка), а, значит, из технологического процесса исключается целое звено, требующее дополнительного оборудования и трудовых затрат.
3. Процесс приварки длится от нескольких миллисекунд до 2 секунд, при этом рабочий практически не затрачивает усилия (нужно лишь зарядить пистолет, поместить на нужное место, нажать на «курок» и слегка погасить отдачу).
4. Приварка по технологии конденсаторной сварки, сварки дугой с коротким циклом, в радиально-симметричном магнитном поле незаметна на лицевой стороне: не оставляет следов, вмятин, повреждений гальванического покрытия, - даже при толщине металла 0,5 мм (конденсаторная) и 0,7 мм (электродуговая с коротким циклом). Сварной шов в данных технологиях со стороны приварки также получается ровным и чистым.

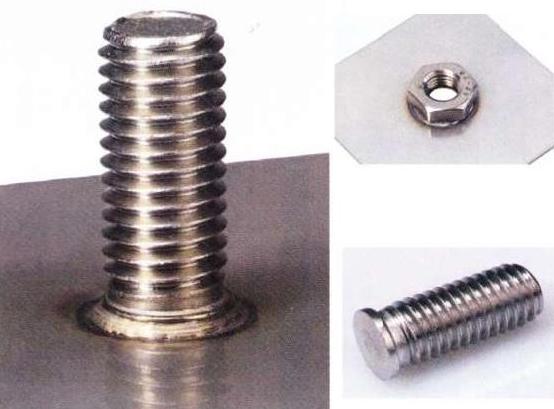

5. Множество вариантов метизов: приварные шпильки, гайки, втулки, лепестки заземления и другие.
6. Крепеж можно установить в труднодоступном месте и при доступе только с одной стороны.
7. Приварной крепеж дает возможность установить отверстие с резьбой, не нарушая целостность материала.
8. Для выполнения приварки использует мобильное оборудование, которое можно перемещать вдоль большого изделия, следовательно, отпадает необходимость обеспечивать транспортировку крупного предмета при установке метизов на разные его участки.
9. Водонепроницаемость соединения.
10. Самая простая и эффективная технология крепления теплоизоляции к металлической поверхности. Выполняется без деформации листа с обратной стороны на высоко скорости с прочным и надежным соединением.

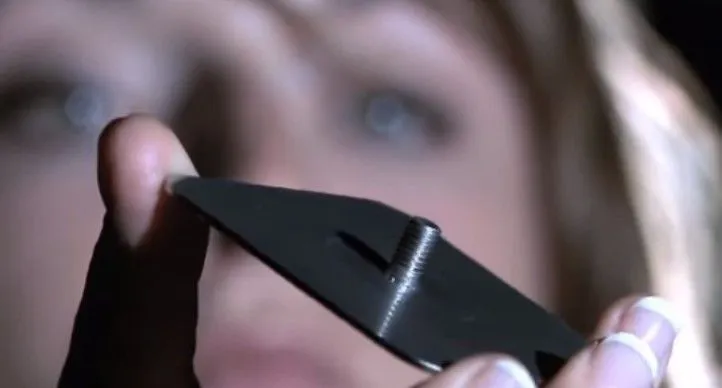

Наглядное сравнение приварки и традиционного способа установки метизов сделано в следующем промо-ролике компанииSoyer:
Экономические преимущества
- Отсутствие следов с лицевой стороны позволят делать более эстетичную продукцию.
- Современное ручное оборудование для приварки крепежа по технологии CD, CS, SRM позволяет сделать работу с минимальными усилиями и высоким уровнем безопасности труда.
- Минимальный набор действий и требований для установки крепежной детали, высокая скорость приварки позволяет сократить временные и трудовые затраты, а, значит, повысить производительность или добиваться прежних результатов с существенно меньшими затратами.
- Современное оборудование для приварки крепежа, такое как Soyer, позволяет автоматизировать процесс установки метизов, в том числе с применением промышленных роботов, которые будут работать в качестве руки рабочего.
В следующем видео представлена автоматизированная работа робота Kuka приварочным аппаратом Soyer Hesomatic:
Таким образом, приварной крепеж обладает весомыми преимуществами в сравнении с другими технологиями. Они в полной мере перекрывают затраты на оборудование, которое требуется для выполнения данных операций.
