Семь этапов, которые помогут пройти путь от первоначальной идеи до самостоятельной эксплуатации РТК.
Роботизация сварки помогает увеличить производительность, обеспечить стабильное качество и снизить зависимость от кадров. Чтобы получить ожидаемый эффект, важно связать возможности оборудования с технологиями на конкретном производстве, выпускаемыми изделиями и организацией работы предприятия.
Какие процессы роботизировать? Как выбрать интегратора? Что подготовить до поставки оборудования? Ниже — семь этапов, которые помогут пройти путь от первоначальной идеи до самостоятельной эксплуатации РТК.
1. Проведите аудит производства: определите, где роботизация даст результат
Первый шаг — оценить существующий производственный процесс и определить, какие операции целесообразно роботизировать.
Нужно начать с определения целей и задач роботизации. Какого эффекта планирует добиться предприятие при внедрении роботизации? Во время аудита важно рассмотреть весь маршрут изготовления: от получения заготовок до контроля готовой продукции.
Что нужно сделать:
- Выделить изделия с повторяющейся геометрией и понятной программой выпуска.
- Зафиксировать фактическое время сборки, сварки, перемещения и исправления дефектов.
- Оценить загрузку участка, размеры партий и частоту смены номенклатуры.
- Определить причины простоев и операции, ограничивающие производительность.
- Подготовить чертежи, 3D-модели и требования к качеству сварных соединений.
Результат этапа: перечень изделий для проработки и измеримые цели проекта — планируемое количество изделий, качество, трудозатраты и условия работы участка.
И, забегая вперед к пункту 2, обычно профессиональные интеграторы оказывают услуги по аудиту производства и помогают заказчикам с оценкой производственных процессов.
2. Выберите интегратора: оцените опыт решения похожих задач
Интегратор переводит производственную задачу в реальное решение: прорабатывает технологию, подбирает оборудование, проектирует оснастку, запускает комплекс и обучает сотрудников. Поэтому при выборе партнёра важно оценивать его компетенции в сварке и опыт запуска аналогичных проектов.
ВЕКТОР ГРУПП успешно реализовала более 400 проектов роботизации производств. Ознакомьтесь с ними по ссылке >>
Что стоит проверить:
- Наличие реализованных проектов с похожими изделиями, материалами и типами соединений.
- Возможность провести технологические испытания на ваших деталях.
- Подход к разработке оснастки, подготовке заготовок и контролю качества.
- Состав работ: что входит в поставку, запуск и обучение, а что потребуется обеспечить заказчику.
- Условия сервисной поддержки, доступность расходных материалов и запасных частей.
- Готовность зафиксировать критерии приёмки комплекса.
Сравнивать предложения удобнее по единому техническому заданию. Иначе разница в цене может отражать разный объём поставки и ответственности.
Результат этапа: выбранный партнёр, согласованные границы работ и понятный порядок подтверждения технических показателей.
3. Оцените и подготовьте заготовительное производство
Заготовки и скорость их сборки напрямую влияют на стабильность роботизированной сварки. Качество заготовок является основным фактором, влияющим на эффективность РТК. Отклонения в заготовках необходимо заранее учесть в технологии РТК. Чем качественнее заготовка, тем проще будет комплекс и тем проще будет его интеграция, быстрее окупаемость и лучше показатели эффективности.
Для оценки используйте детали из обычных производственных партий. Специально подготовленный образец может показать возможности технологии, но не отразить реальные условия серийной работы.
Совместно с интегратором определите допустимые отклонения размеров, положения кромок и зазоров. Затем проверьте, обеспечивает ли их действующее производство. Системы поиска соединений и слежения за швом помогают работать с определёнными отклонениями, однако диапазон их возможностей необходимо подтвердить на ваших изделиях.
По итогам проверки могут потребоваться изменения режимов заготовительных операций, сборочной оснастки или порядка контроля.
Результат этапа: согласованные требования к заготовкам и сборке, а также план необходимых изменений с ответственными и сроками.
4. Подберите технологию и комплектацию РТК под ваши изделия

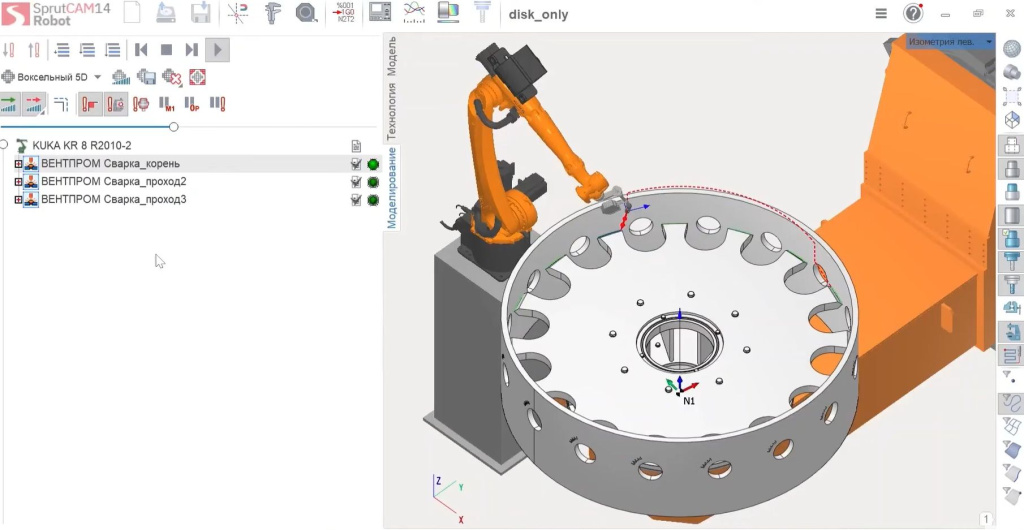

Проектирование роботизированной сварочной ячейки
На этом этапе вместе с интегратором определяют, как именно будет устроен процесс: каким способом выполняется сварка, как позиционируется изделие, фиксируются детали, загружается и обслуживается комплекс и т.п.
Выбор конкретной модели робота — часть этой работы. На производительность и удобство эксплуатации также влияют оснастка, позиционеры, сварочное оборудование и организация сварочных постов.
Что необходимо проработать:
- Сварочный процесс и оборудование с учётом материалов, толщин и требований к швам.
- Досягаемость робота и доступ горелки ко всем предусмотренным соединениям.
- Оснастку, последовательность сборки и сварки, извлечение готового изделия.
- Необходимость поворота изделия и применения позиционеров.
- Количество рабочих постов и возможность совмещать сварку с загрузкой следующего изделия.
- Необходимость поиска соединений, слежения за швом и средств контроля.
- Защиту рабочей зоны, удаление сварочного аэрозоля и размещение комплекса в цехе.
- Удобство переналадки, программирования и технического обслуживания.

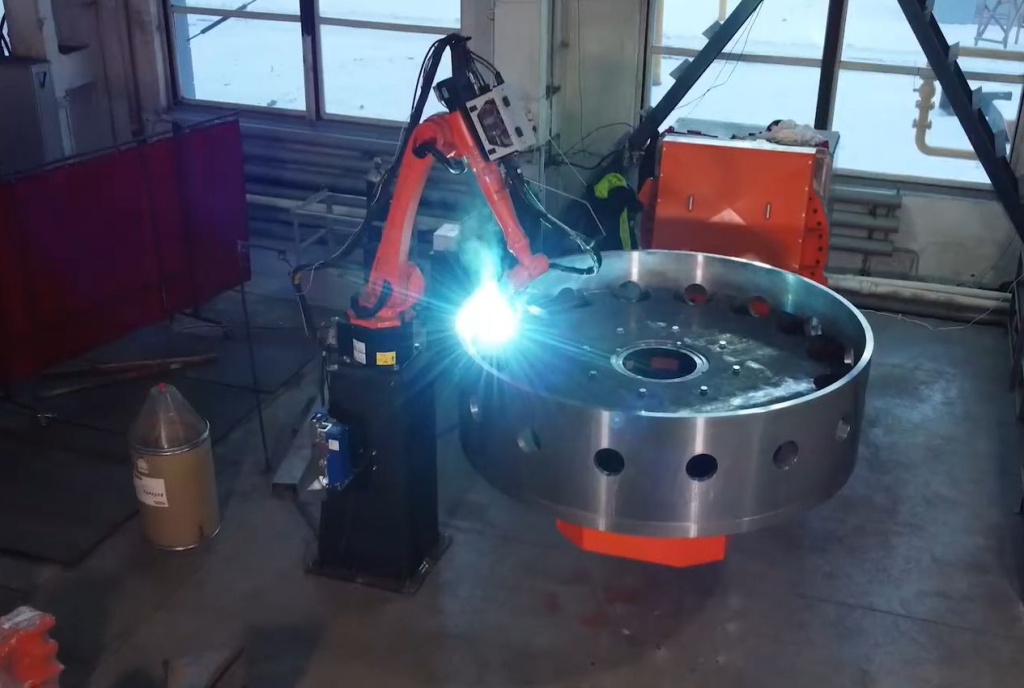

В идеале стоит провести пробную сварку. Она помогает проверить качество соединений, оценить деформации и уточнить режимы.
Результат этапа: согласованная концепция комплекса, состав оборудования и техническое задание с требованиями к качеству, производительности и условиям приёмки.
5. Рассчитайте экономику и окупаемость комплекса
Экономику проекта следует оценивать по полной стоимости внедрения и реалистичной производственной программе.
В расчёт включают оборудование, оснастку, интеграцию, подготовку площадки и коммуникаций, запуск, обучение и необходимые изменения смежных процессов. Также нужно учесть текущие расходы на эксплуатацию и обслуживание.
Калькулятор окупаемости роботизированной сварки
Подготовьте несколько сценариев — например, при плановой и сниженной загрузке. Это покажет, насколько срок окупаемости зависит от объёма заказов и сменности работы.
Результат этапа: прозрачный расчёт инвестиций, эксплуатационных затрат и срока окупаемости.
6. Работайте над проектом совместно с интегратором
Никто не знает ваше производство лучше вас. Интегратор обладает опытом внедрения РТК, а ваша команда — знаниями о реальных изделиях, отклонениях заготовок, требованиях заказчиков и повседневной работе цеха. Для успешного проекта нужны обе стороны.
Назначьте руководителя проекта со стороны предприятия. Подключите технолога, представителей производства, службы качества и технического обслуживания.
Участие заказчика особенно важно при:
- Согласовании чертежей, исходных данных и производственной программы.
- Проверке удобства оснастки, загрузки и выгрузки изделий.
- Предоставлении образцов для испытаний в согласованные сроки.
- Подготовке площадки и коммуникаций.
- Принятии решений об изменениях технологии.
- Проверке качества и производительности при приёмке.
Организуйте регулярные рабочие встречи и фиксируйте решения. Изменение конструкции изделия, материала или требований к шву может повлиять на оснастку, программу, время цикла и сроки реализации — такие изменения нужно своевременно обсуждать.
Результат этапа: комплекс, прошедший согласованные испытания, и подготовленный участок с понятным распределением ответственности.
7. Обучите сотрудников работе с комплексом и управлению РТК
Подготовка персонала начинается до запуска. Заранее определите, кто будет работать на комплексе, корректировать программы, отвечать за технологию и выполнять обслуживание.
Практическую часть желательно проводить на ваших изделиях и оснастке. Сотрудники должны отработать обычный производственный цикл, смену задания и предусмотренные действия при отклонениях.
Получите инструкции, регламенты обслуживания, резервные копии программ и понятный порядок обращения в сервис.
Результат этапа: команда, способная самостоятельно эксплуатировать РТК в пределах освоенных задач и поддерживать согласованные показатели работы.
Что можно сделать уже сейчас
Выберите одно перспективное изделие или семейство изделий. Соберите чертежи, требования к швам, данные об объёмах выпуска и фактическом времени изготовления. Назначьте ответственного и проведите совместную оценку задачи с потенциальным интегратором.
Эти действия помогут определить, где роботизация принесёт пользу, что потребуется подготовить и какие показатели нужно заложить в проект. Так решение о внедрении будет опираться на проверенную технологию, понятную экономику и готовность вашего производства.
